Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Đo độ dày lớp phủ | Mô hình: | TG-6200 |
|---|---|---|---|
| Loại đầu dò: | Tinh thể đơn/tinh thể đôi | Dải đo: | 20um – 1800mm |
| Tần số: | 4Hz、8Hz、16Hz | Nghị quyết: | 0,1mm、0,01mm、0,001mm（0,01inch、0,001inch、0,0001inch） |
| Làm nổi bật: | Máy đo độ dày lớp phủ siêu âm cầm tay,Máy đo độ dày lớp phủ siêu âm phi kim loại,Máy đo độ dày lớp phủ siêu âm cầm tay |
||

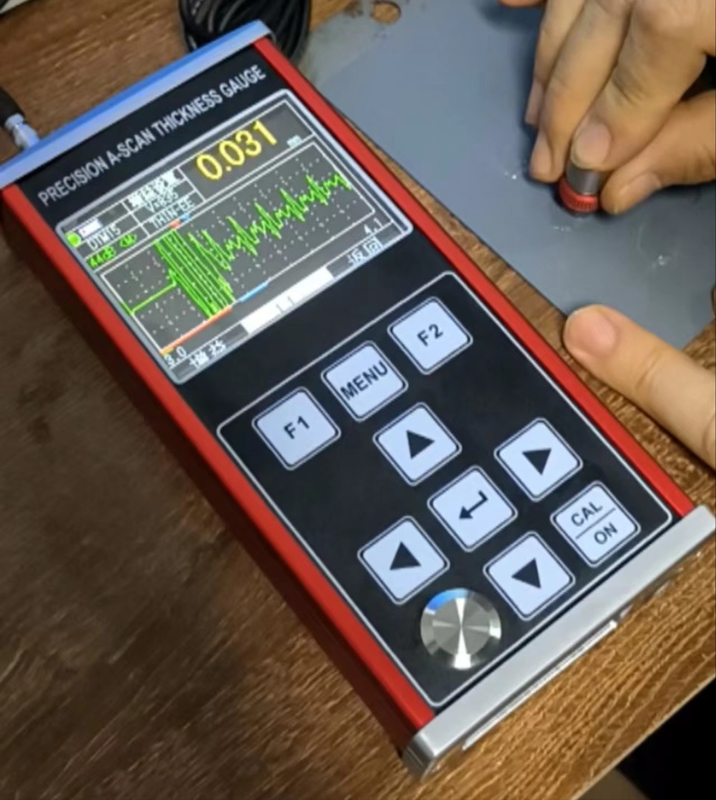

TG-6200 Máy đo độ dày lớp phủ siêu âm không kim loại cầm tay
TG-6200 có thể đo độ dày lớp phủ trên các chất nền kim loại, phi kim loại khác nhau (thép, nhựa, composite, bê tông, gỗ, vv)
Tóm lại
Máy đo độ dày lớp phủ không kim loại cầm tay với hiển thị số và chức năng quét A / B. The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its backĐộ phân giải đo là 0,001mm, phạm vi đo là mỏng như 0,02mm, và độ dày của lớp phủ và nền có thể được đo đồng thời.
Sản phẩm này có thể được sử dụng trong ngành dầu mỏ, công nghiệp hóa học, luyện kim, đóng tàu, hàng không vũ trụ, năng lượng và các lĩnh vực khác.
Chức năng chính
● Phạm vi đo rộng, độ dày đo tối thiểu, lớp phủ 20um, độ dày đo tối đa 1800mm;
● đo độ dày chính xác cao, độ phân giải đo lường cao nhất lên đến 0,001mm; độ phân giải lặp lại lên đến ± 0,002mm;
● Chế độ quét A, chế độ quét B, chế độ hiển thị số;
● Với các chức năng đo qua lớp phủ và âm vang để đo âm thanh cho các vật liệu có sơn và lớp phủ trên bề mặt;
● Lớp phủ và sơn trên một số vật liệu tổng hợp có thể được phát hiện theo vận tốc âm thanh khác nhau của vật liệu,và độ dày của mỗi lớp của hơn 10 vật liệu đa lớp có thể được đo cùng một lúc, và giá trị độ dày của mỗi lớp có thể được chuyển đổi dưới cùng một tiếng vang;
● Một loạt các phép đo: THIN, MB-E, E-E, chế độ tự động để đáp ứng các phép đo độ dày sản phẩm thông thường; chế độ THIN E-E để đo lớp phủ mỏng;
● Các chế độ số bao gồm chế độ giá trị độ dày thông thường, chế độ tỷ lệ chênh lệch / giảm và chế độ giá trị tối đa;
● Chế độ tăng: tăng tự động / tăng thủ công;
● Khóa bằng tay và tắt tự động có thể được thiết lập, với chức năng tiết kiệm năng lượng;
● Có thể sử dụng một loạt các thông số kỹ thuật khác nhau của các đầu dò, đầu dò đôi và đầu dò tinh thể đơn, hỗ trợ đến 20Mhz các đầu dò tần số cao;
● Hỗ trợ lưu trữ dung lượng lớn, có thể lưu trữ đồng thời 100.000 giá trị độ dày, 500 nhóm hình sóng quét A và 500 nhóm hình sóng quét B;
● Có nhiều phương pháp hiệu chuẩn, hỗ trợ hiệu chuẩn một điểm, hiệu chuẩn nhiều điểm và chế độ hiệu chuẩn thủ công, có thể đồng thời hiệu chuẩn tốc độ âm thanh và vị trí không thăm dò;Hỗ trợ hiệu chuẩn đường dẫn V.
● Chuyển đổi đế quốc; Milimet và inch có thể được chuyển đổi;
● Hiển thị tiếng Trung và tiếng Anh;
Vật liệu áp dụng
Đo độ dày lớp phủ trên các nền kim loại và phi kim loại (thép, hợp chất, nhựa, bê tông, gỗ, v.v.).
Thích hợp để đo độ dày của kim loại (như thép, sắt đúc, nhôm, đồng, vv), nhựa, gốm, thủy tinh, nhựa, sợi thủy tinh và các chất dẫn siêu âm tốt khác.
Nguyên tắc cơ bản
The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.
Các thông số kỹ thuật
| mục | TG-6200 |
| Loại thăm dò | Thạch tinh đơn/thạch tinh đôi |
| Phạm vi đo | 20mm 1800mm |
| Tần số đo | 4Hz, 8Hz, 16Hz |
| Nghị quyết | 0.1mm,0.01mm,0.001mm(0.01inch,00,001 inch,0.0001 inch) |
| Máy phát xung | Phân âm sóng hình vuông phát ra, chiều rộng xung và điện áp được tự động phù hợp với các đầu dò |
| Tốc độ âm thanh | 400-19999m/s |
| Khối hiệu chuẩn | 4mm ((thép) |
| Tự động tắt | Bạn có thể chọn 5 phút, 10 phút, 20 phút, tắt bằng tay |
| Định chuẩn đầu dò | Định chuẩn một điểm, định chuẩn hai điểm, định chuẩn thủ công |
| lợi nhuận | Tăng tự động, tăng thủ công |
| Phạm vi tăng | 0~80dB |
| Chế độ phát hiện | RF, POS nửa sóng dương tính, nửa sóng âm NEG, sóng đầy đủ |
| Chế độ đo | (1) Thin-EE: chế độ lớp phủ phim mỏng (2) MB-E: truyền sóng ban đầu xung đến một tiếng vang duy nhất; (3) E-E: Thông qua phép đo lớp phủ, tùy chọn bất kỳ tiếng vang EM-EN nào; (4) THIN: chế độ đo tường mỏng |
| Mô hình số | Chế độ giá trị độ dày, chế độ khác biệt/tỷ lệ giảm, chế độ tối đa/tối thiểu |
| A- Chế độ quét | hỗ trợ |
| B- Chế độ quét | hỗ trợ |
| Biểu hiện nối | hỗ trợ |
| Chỉ số pin | hỗ trợ |
| Ngôn ngữ | Tiếng Anh |
| đơn vị | mm/inch |
| Hoạt động menu | hỗ trợ |
| Chức năng phần mềm | Cài đặt cổng năng động, cài đặt trống (Blank), cài đặt trống Echo (E-Blank), đóng băng tiếng vang, echo Pan và zoom |
| Chức năng lưu trữ | Đồng thời, 100.000 độ dày (100 nhóm, mỗi nhóm là 1000), 500 nhóm hình sóng quét A và 500 nhóm hình sóng quét B được hỗ trợ |
| Nâng cấp chương trình máy chủ | Hỗ trợ nâng cấp chương trình máy chủ |
| Trình hiển thị | 3Màn hình màu thật. |
| Giao thông dữ liệu | Hỗ trợ liên lạc USB, chuyển dữ liệu đến máy tính |
| Nhiệt độ hoạt động | -10 °C ~ +50 °C, với các yêu cầu đặc biệt đến -20 °C |
| Điện áp hoạt động | 3pcs số 5 pin lithium-ion với một cảnh báo điện áp thấp khi thấp |
| Kích thước tổng thể | 184 x 85 x 32 (mm) |
| Trọng lượng máy | 250 g ((không bao gồm pin) |
| Cấu hình tiêu chuẩn |
Máy chính và 1pc thăm dò đặc biệt cho lớp phủ số 5 pin lithium 3, một bộ sạc, một bộ các tập tin ngẫu nhiên, chống sốc và chống nước dụng cụ 1 |
