Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy dò lỗ hổng siêu âm | Mô hình: | FD-GT-1010 |
|---|---|---|---|
| bộ suy giảm: | Mỗi 12dB ± 1dB | Chế độ kiểm tra: | đơn/kép |
| Hiển thị: | Màn hình LCD màu 5,7 inch, độ phân giải 640×480 | Nguồn cung cấp điện: | Lý Pin |
| Làm nổi bật: | Máy quét song song Máy phát hiện lỗi siêu âm kỹ thuật số Máy phát hiện lỗi siêu âm kỹ thuật số,Railway Detection Digital Ultrasonic Flaw Detector |
||
Khám phá đường sắt với đường sắt hàn-màng mục đích Tandem Scanner kỹ thuật số siêu âm máy dò lỗi
Mô hình FD-GT-1010 máy dò lỗi siêu âm kỹ thuật số được phát triển với các kỹ thuật hàng đầu trên thị trường trong nước: động sóng vuông.nó là một thiết bị có giá trị caoNó phù hợp với tiêu chuẩn tàu mới TSG R0004-2009 và tiêu chuẩn châu Âu EN12668-1:2010.
Màn hình được trang bị được giả định bởi màn hình TFT độ phân giải cao 1/2-T-R (640 × 480), duy trì điều kiện làm việc tốt ngoài trời hoặc dưới ánh sáng mặt trời mạnh.Điện được cung cấp bởi pin của 6-8 giờ cuộc sống trong dịch vụ không bị gián đoạn.
Nó chỉ nặng 1,5kg. Nó có thể áp dụng trong lĩnh vực hoạt động di động hoặc trên không cho hóa thạch, bình áp suất, năng lượng điện và vận chuyển đường sắt.
Đặc điểm:
Thông số kỹ thuật:
| Máy giảm nhẹ | Mỗi 12 dB ± 1 dB |
| Tiếng ồn đầu vào tương đương | < 80 × 10- 9V/√HZ |
| Động mạch truyền | sóng vuông âm; điện áp có thể điều chỉnh từ 25 đến 250V liên tục, với bước 25V; chiều rộng có thể điều chỉnh từ 30 đến 1000ns liên tục, với bước 5ns.cả hai cạnh ngắn hơn 10ns, và xung sẽ được tối ưu hóa vào ổ đĩa. |
| Chế độ thử nghiệm | Đơn lẻ / đôi |
| Damping | 400,80Ω |
| Tần số làm việc | Phạm vi rộng và hẹp đang thay đổi.0.5-15MHz; hẹp:1.5 ¢ 3MHz |
| Lợi ích | 0.0110.0dB, bước: 0.1/1.0/2.0/6.0dB; tăng tốc tự động bước trên Shift 0.1 Db |
| Tùy chọn tốc độ | 10001500m/s, có thể điều chỉnh liên tục; 30 tốc độ được đặt trước cho các vật liệu thông thường |
| Khả năng bảo hiểm | 0.0 10000mm (Steel Longitudinal wave), có thể điều chỉnh liên tục, min step 0.1mm |
| Việc sửa đổi | dương tính, âm tính, đầy đủ, RF |
| Mức ngưỡng và báo động | Hai ngưỡng/cổng với các điều kiện báo động thời gian thực bằng ổ cứng tùy chọn |
| sóng tiến bộ, sóng hồi quy và số DAC; tín hiệu báo động âm thanh hoặc quang học | |
| Chế độ đo: đỉnh, cạnh phía trước | |
| Hiển thị | 5.7 "TFT màu LCD, độ phân giải 640 × 480 |
| Chuyển động xung | -7,5 ≈ 3000μs |
| Xây dựng Zero | 0~999,9μs |
| Tần số lặp lại xung | 25-800Hz, điều chỉnh tự động |
| Lỗi tuyến tính dọc | ≤ 3% |
| Lỗi tuyến tính ngang | ≤ 0,4% |
| Sự nhạy cảm dư thừa | ≥ 60dB (200Φ2 lỗ đáy phẳng |
| Nghị quyết | ≥36dB ((Mô hình thăm dò: 5MHz 14mm Dia) |
| Phạm vi động | ≥32dB |
| Từ chối | (0 ¢ 90) %; không làm tổn hại đến tính tuyến tính và lợi nhuận |
| Mức tiếng ồn | < 10% (làn sóng dọc thép, 250mm) |
| Cảng | Kết nối truyền tải: Q9 (BNC) |
| USB HOST | |
| Cổng Micro SD | |
| Cung cấp điện | Pin Li có dung lượng lớn và không có hiệu ứng bộ nhớ, hoạt động mạnh trong 6~8 giờ |
| Bộ sạc tích hợp (hoặc bên ngoài); nguồn điện biến đổi: 220V | |
| Tiêu chuẩn siêu âm | tương thích với EN12668-1 |
| theo JB/T 10061-1999 | |
| Trọng lượng | khoảng 1,50kg (pin tích hợp và bộ sạc) |
| Cấu trúc | 246mm × 166mm × 47mm |

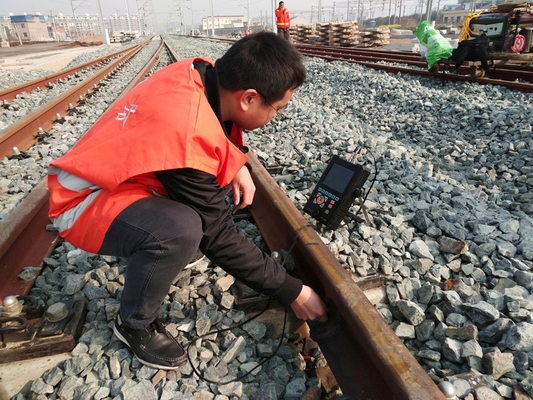

Máy quét tandem có mục đích hàn đường sắt
Máy quét tandem đan hàn đường ray - HSCQc1-H2 được thiết kế để phát hiện sự bao gồm, lỗ, thắt phế bên trong phần trung tâm của đường hàn của đường ray.
Đặc điểm
1Máy quét được trang bị hai chuckings thăm dò di chuyển theo hướng ngược lại.
2. toàn bộ đường âm thanh vẫn còn trong mảnh thép của đường ray.
3. Đặt máy quét được trang bị một cặp đầu dò T-R vào phần trung tâm của mảnh đường ray, và điều chỉnh nút khi đầu dò sẽ di chuyển từ điểm khởi đầu của tay cầm đến cận cảnh,mà sẽ hoàn thành quá trình phát hiện từ đầu đến đáy của phần cắt ngang của đường mayĐộ sâu của lỗ hổng có thể được đọc từ tay cầm. Máy quét hấp thụ các chất từ tính.
4Với cấu trúc đơn giản, trọng lượng nhẹ và độ bền cao.
5Nó có thể được kết hợp với bất kỳ thiết bị UT với cặp kết nối T-R.
6- Dễ mang hơn khi kết hợp với mô hình HUATEC FD-GT-1010 và FD-GT-1020 và phù hợp với công việc thực địa.
