Khối xuyên PSM-5: MIL-STD-6866 ASTME-1417

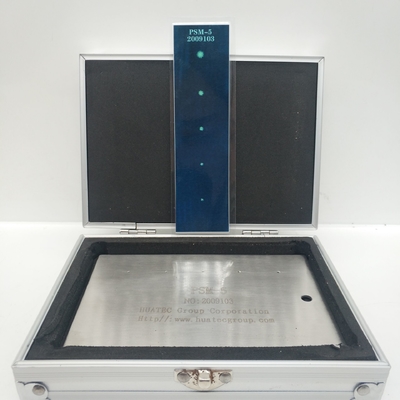

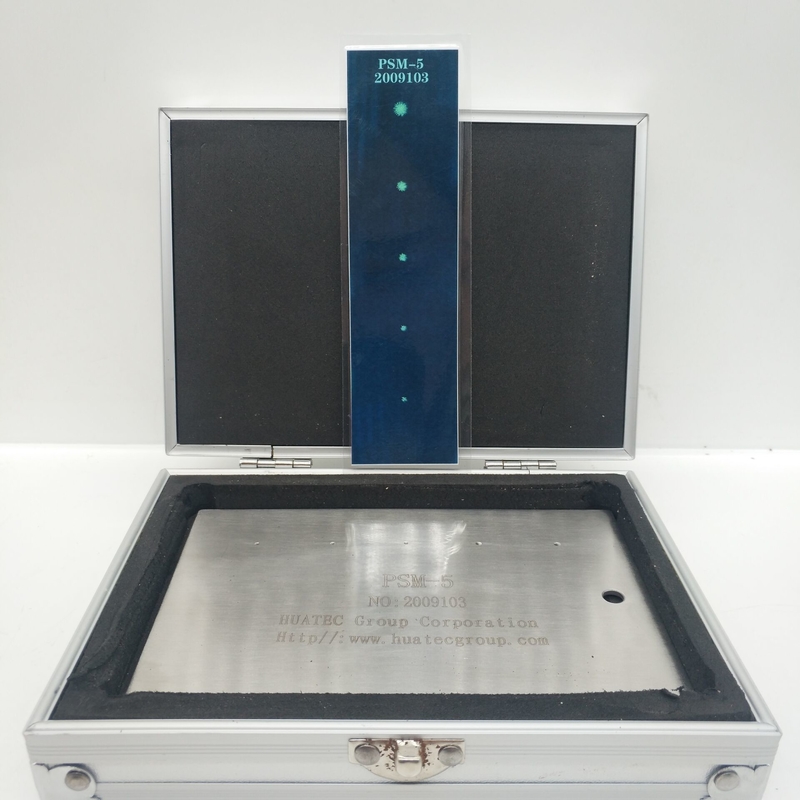

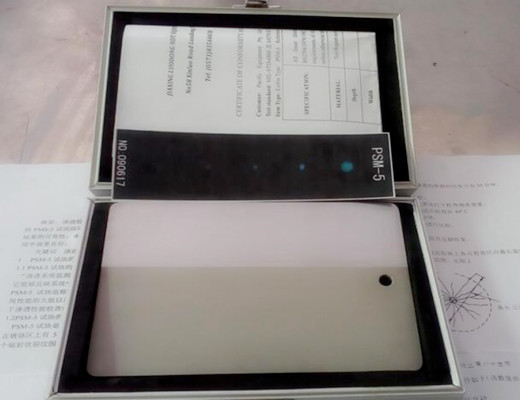

Bảng giám sát hệ thống xâm nhập,Một tấm thép không gỉ, dày 0.090 "và đo 4 x 6 inch.Năm trung tâm nứt đều nằm cách nhau trong mạ crôm theo thứ tự quy mô; lớn nhất dễ dàng nhìn thấy với các chất thâm nhập nhạy cảm thấp, trong khi nhỏ nhất khó quan sát ngay cả với các vật liệu nhạy cảm cao.liền kề với phần mạ crôm là một khu vực hạt nổ của "thường độ thô", để đánh giá các đặc tính rửa thâm nhập.

• Các bảng điều khiển PSM-5 có hai phiên bản.
  • Loại đập cát- có một dải crôm được thổi nhẹ để làm mờ bề mặt.
  • Loại mịn- dải mạ crôm của phiên bản thứ hai không bị nổ hạt.
• Xử lý bảng PSM-5 đáp ứng các yêu cầu của MIL-STD-6866 và ASTM E-1417 để kiểm tra hệ thống hàng ngày.

Sử dụng khối thử nghiệm PSM-5

"Block thử nghiệm giám sát hệ thống thâm nhập" có thể cung cấp một phương pháp để nhanh chóng xác định hiệu suất liên tục của hệ thống kiểm tra thâm nhập chất lỏng,có thể phản ánh các yếu tố khác nhau trong hệ thống. ️ Các chất hóa học, chất tẩy rửa, hộp làm khô và các chất phát triển là bình thường hoặc không.có thể tiết lộ sự mất hiệu suất đột ngột của mỗi yếu tố, do đó cảnh báo cho người vận hành về sự thất bại của hiệu suất hệ thống để tránh lỗi và thiếu sót.Khối thử nghiệm PSM-5 là công cụ thực tế nhất để kiểm tra thâm nhập để đáp ứng các yêu cầu của MIL-STD-6866 và ASTM E1417, và nó cũng đáp ứng các yêu cầu của P&WA TAM146040.

Hình dạng và cấu trúc của khối thử nghiệm PSM-5

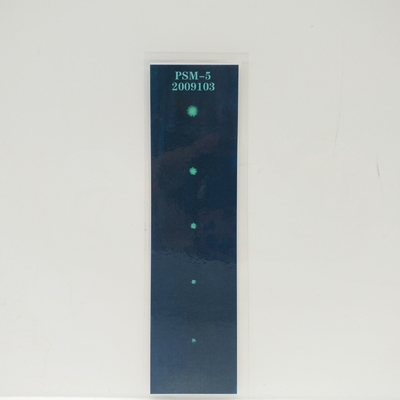

Khối thử nghiệm PSM-5 được sản xuất theo tiêu chuẩn P&WA, ma trận của nó là thép không gỉ, bề mặt được chia thành hai phần: khu vực mạ crôm và khu vực thổi sợi,có 5 vết nứt phóng xạ có kích thước khác nhau phân phối đồng đều trên vùng mạ crôm, hình dạng và kích thước của nó được hiển thị trong hình 1. Mô hình của 5 vết nứt bức xạ trên khối thử nghiệm là hình tròn hình sao hoặc hình tròn.và khu vực thổi cát là độ thô trung bình.
