Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy đo độ dày siêu âm | Phạm vi đo độ dày: | 0,01mm ~ 38m |
|---|---|---|---|
| Nghị quyết: | Tùy chọn 0,1/ 0,01/0,001mm | thăm dò tần số: | 0,5 MHz～20 MHz |
| Đơn vị đo lường: | Mm, Inch, μm, triệu | Loại màn hình: | Màn hình LCD hiển thị màu TFT 2,4 inch (320 × 240 điểm) |
| Làm nổi bật: | Máy đo độ dày siêu âm nguyên tố duy nhất,Máy đo độ dày siêu âm màn hình màu,Máy đo độ dày siêu âm hai yếu tố |
||
Máy đo độ dày siêu âm màn hình màu đơn và hai yếu tố

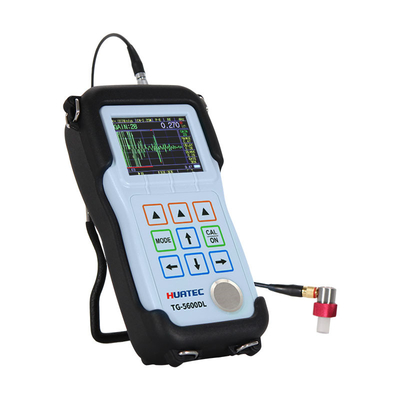

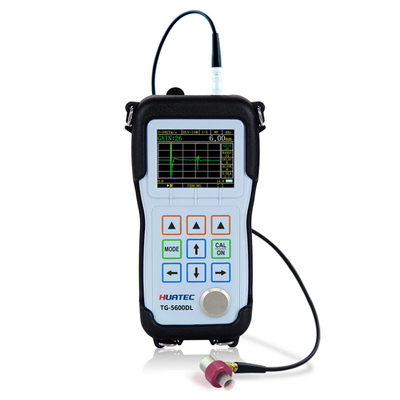

HUATEC TG-5600DL là một đo độ dày siêu âm di động. Dựa trên các nguyên tắc hoạt động của đo siêu âm,TG-5600DL có khả năng đo độ dày của các vật liệu khác nhau với độ chính xác cao đến 0.001 mm hoặc 0.0001 inch, và được sử dụng rộng rãi trong nhiều ứng dụng đo độ dày.
Người dùng có thể đo độ dày từ một bên của vật liệu được đo, mà không làm hỏng mảnh làm việc.
TG-5600DL có thể hiển thị các phép đọc độ dày và quét A cùng một lúc, cho phép người dùng kiểm tra hình dạng sóng.để phạm vi đo độ dày là lớn, các giá trị đo là chính xác, và các lỗi liên quan đến vật liệu trong phép đo cũng có thể được tránh.Các thăm dò di chuyển dọc theo bề mặt của mảnh làm việc để hiển thị các phần cắt ngang của mảnh làm việc.
Bộ đo này có thể được sử dụng trong sản xuất, công nghiệp chế biến kim loại, hàng không vũ trụ, giao thông đường sắt, ngành công nghiệp hóa học, ngành kiểm tra hàng hóa và các lĩnh vực thử nghiệm khác.Ngoài việc đo chính xác một loạt các tấm và các bộ phận chế biến, theo dõi một loạt các ống và bình áp suất trong thiết bị sản xuất để theo dõi thêm mức độ mỏng của chúng sau khi bị ăn mòn trong quá trình sử dụng,là một công cụ không thể thiếu trong ngành thử nghiệm không phá hủy.
Chức năng lưu trữ là tùy chọn, theo nhu cầu khác nhau của khách hàng, và bộ ghi dữ liệu dung lượng lớn tích hợp có thể lưu trữ tối đa 100.000 giá trị đo độ dày và 400 hình sóng.Các chức năng khác có thể là tùy chọn, chẳng hạn như đo độ dày nhiều lớp, độ phân giải cực cao, đo độ dày phạm vi lớn,giảm tiếng ồn kỹ thuật số và chế độ cửa sổ, lớp oxit bên trong tường, truyền thông thời gian thực,đa kênh và các tùy chọn khác.
Các thông số chính
| Thông số kỹ thuật của thiết bị | |
| Nguyên tắc hoạt động | P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Multiple Echoes), E-EV ((Echo verification)) |
| Loại thăm dò | Lực chậm thăm dò, thăm dò tiếp xúc, thăm dò màng, thăm dò loại bút chì, thăm dò ngâm |
| Định chuẩn | Thiết lập tốc độ |
| Phạm vi độ dày |
0.01mm38m, Tùy thuộc vào vật liệu được thử nghiệm, điều kiện bề mặt thăm dò, nhiệt độ và cấu hình được chọn. 0.15mm 30mm ((Standard D15A probe, thép) |
| Phạm vi vận tốc vật liệu | 310 - 18699m/s và có thể đo tốc độ với độ dày được biết |
| Nghị quyết | Tùy chọn 0.1/ 0.01/ 0.001mm |
| Tần số thăm dò | 0.5MHz20MHz |
| Đơn vị đo | mm, inch, μm, mil |
| Tỷ lệ cập nhật | 4HZ, 8HZ, 16HZ mỗi giây tùy chọn |
| Tắt điện | Tự động tắt khi không hoạt động trong 5,10 hoặc 20 phút, hoặc bằng tay |
| Loại hiển thị | 2Màn hình LCD hiển thị màu TFT.4 inch (320 × 240 dot matrix) |
| Chế độ sửa chữa | RF, RF-, FULL, HALF+, HALF |
| Chế độ xem | A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM |
| Lưu trữ | Có thể lưu trữ 100.000 giá trị độ dày và 400 tập tin cài đặt tham số ((Tự chọn) |
| Lợi ích | Mức thấp, trung bình hoặc cao cho các điều kiện thử nghiệm khác nhau |
| Chế độ hiển thị | Thông thường, tối thiểu / tối đa, DIFF / RR% |
| Chỉnh sửa V-Path | Tự động |
| Tỷ lệ cập nhật | Có thể chọn 4Hz, 8Hz, 16Hz |
| Vật liệuPhạm vi tốc độ | 500 đến 9999m/s (0.0197 đến 0.3937in/us) |
| Ngôn ngữ | Có thể chọn tiếng Trung, tiếng Anh, tiếng Nhật |
| Cài đặt báo động | Cảnh báo tối thiểu và tối đa. phạm vi từ 0,25 mm đến 508 mm (0,010" đến 20,00"). Thay đổi màu hình sóng động trên báo động |
| Nhu cầu năng lượng | 2 pin AA |
| Thời gian hoạt động | Khoảng 40 giờ |
| Khóa thiết bị | Có thể chọn luôn bật hoặc tắt tự động sau 5, 10, 20 phút không hoạt động |
| Nhiệt độ hoạt động | -10°C đến +50°C (+10°F đến +120°F) |
| Kích thước | 153mm X 76mm X 37mm ((H X W X D)) |
| Trọng lượng | 280g bao gồm pin |
Cấu hình tiêu chuẩn
| Các mục | Số lượng |
|
TG-5600DL Máy đo độ dày siêu âm |
1 |
| Máy thăm dò | 1 |
| Cáp | 1 |

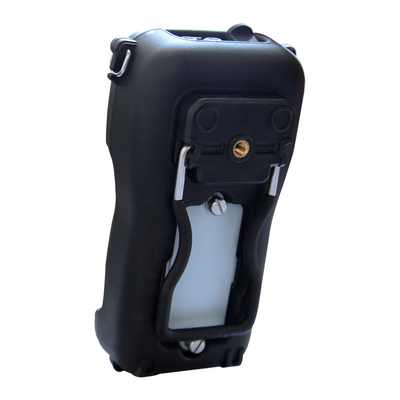

| Vỏ cao su | 1 |
| Pin kiềm | - |
| Chiếc chai cúp | 1 |
| Vụ án | 1 |
| Hướng dẫn hoạt động | 1 |
| Chứng chỉ hiệu chuẩn | 1 |
Phụ kiện tùy chọn
| Máy thăm dò tiếp xúc: 2.25M 13mm,5M 6mm, 5M 13mm,10M 6mm, Máy thăm dò yếu tố đơn trì hoãn: 2.25M13mm, 5M 13mm, 15M 6mm, 20M 3mm, Máy thăm dò loại bút, Máy thăm dò ngâm, Máy thăm dò lấy nét điểm, Máy thăm dò lấy nét đường,Máy thăm dò phim bảo vệ 5M 6mm | Cáp |
| Vỏ cao su | Các khối bước |
| Đường chậm | Chất kết nối |
| Bộ phim bảo vệ | Các tùy chọn phần mềm |
Chỉ số thăm dò
| Tên của tàu thăm dò | Loại thăm dò | Tần số (Mhz) | Kích thước phần tử (mm) | Loại phần tử | Phạm vi thử nghiệm (mm) thép |
| Máy thăm dò tiếp xúc | 2.25M 13mm | 2.25 | 13 | composite | 0.9-1200mm |
| 5M 6mm | 5 | 6 | composite | 0.6-1200mm | |
| 5M 13mm | 5 | 13 | composite | 0.4-1200mm | |
| 10M 6mm | 10 | 6 | composite | 0.3-1200mm | |
| Lưu trễ một phần tử thăm dò | 2.25M13mm | 2.25 | 13 | bình thường | 0.8-30mm |
| 5M 13mm | 5 | 13 | bình thường | 0.3-30mm | |
| 15M 6mm | 15 | 6 | bình thường | 0.15-30mm | |
| 20M 3mm | 20 | 3 | bình thường | 0.09-12mm | |
| Máy thăm dò loại bút | |||||
| Chăm sóc điểm ngâm/chăm sóc lấy nét đường, | 2.25M 13mm | 2.25 | 13 | composite | 0.9-1200mm |
| 10M 6mm | 10 | 6 | composite | 0.3-1200mm | |
| 5M 13mm | 5 | 13 | composite | 0.4-1200mm | |
| 15M 6mm | 15 | 6 | bình thường | 0.15-30mm | |
| 5M 6mm | 5 | 6 | composite | 0.6-1200mm | |
| Máy thăm dò phim bảo vệ | 2.25M 13mm | 2.25 | 13 | bình thường |
0.9-120mm
|
| 5M 6mm | 5 | 6 | bình thường | 0.45-120mm |
Chức năng đo lường chính
• Hầu hết các phép đo vật liệu có thể được thực hiện bằng cách sử dụng bộ chuyển đổi một phần tử.
• Phạm vi độ dày đo: 0,01 mm ~ 38 m, tùy thuộc vào vật liệu được đo, đầu dò, điều kiện bề mặt, nhiệt độ và cấu hình được chọn.
• Xác định tốc độ âm thanh của một vật liệu không biết tốc độ âm thanh
• Độ phân giải cao: Độ phân giải màn hình thông thường là 0,001mm, độ phân giải cực cao tùy chọn có thể đạt 0,0001mm.
• Đơn vị đo: milimet, inch, micron và mil.
• đo nhiệt độ cao: nhiệt độ lên đến 500 °C.
• Menu cấu hình mặc định của hệ thống: Để thuận tiện cho người dùng, nó đã được thiết lập theo các điều kiện mặc định để sử dụng đầu dò của thiết bị.
• Chức năng tạm dừng: cho phép các hoạt động xử lý sau khi đo. Điều chỉnh thuận tiện tất cả các thông số để có được dữ liệu đo ổn định.
• Chức năng hiển thị hình sóng toàn màn hình: tăng diện tích hiển thị tiếng vang lên 20%, cho phép người vận hành trải nghiệm cửa sổ lớn.
• Chỉ báo cường độ tiếng vang: tiếng vang càng mạnh, các thanh chỉ số càng được hiển thị, đặc biệt là hiển thị chữ số, hữu ích hơn.
• Chế độ quét B dựa trên thời gian: Nó được sử dụng để quan sát hồ sơ dưới cùng của mảnh bị đo.
• Chế độ khác biệt / Tốc độ giảm: Sự khác biệt về độ dày so với điểm đặt được hiển thị và thể hiện bằng tỷ lệ phần trăm của tốc độ giảm.
• TDG tăng thời gian khác nhau: xung ban đầu hoặc tiếng vang giao diện có thể được giảm hiệu quả bằng cách giảm tăng ban đầu,và tiếng vang dưới cùng của mẫu được thử nghiệm có thể được tăng bằng cách tăng lợi nhuận tối đa, dễ đo.
• Chế độ đo:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
