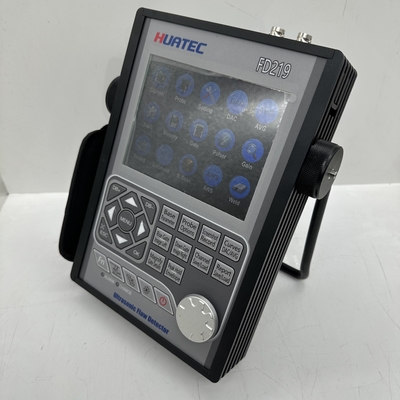

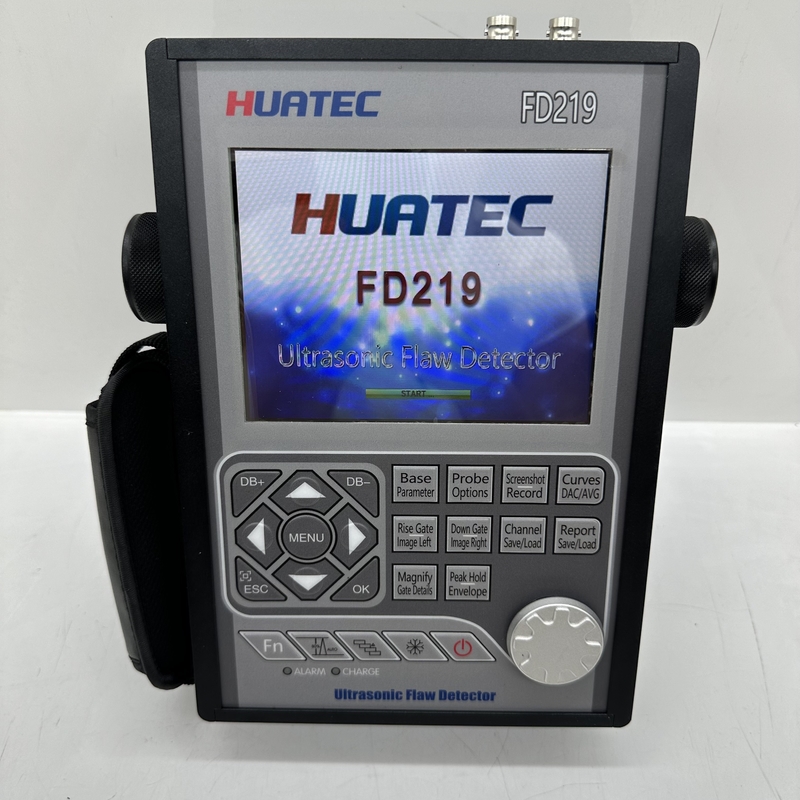

FD219 Thiết bị phát hiện lỗi siêu âm kỹ thuật số hình dạng kim loại

FD219 Thiết bị phát hiện lỗi siêu âm kỹ thuật số hình dạng kim loại

Lời giới thiệu

Máy phát hiện lỗi HUATEC FD219 này là một máy phát hiện lỗi siêu âm kỹ thuật số công nghiệp di động có thể phát hiện, xác định vị trí, đánh giá và chẩn đoán các khiếm khuyết khác nhau (rạn nứt, bao gồm, lỗ chân lông, v.v.).) trong mảnh làm việc nhanh chóng, thuận tiện, không bị hư hỏng, và chính xác. Nó có thể được sử dụng cả trong phòng thí nghiệm và trên trang web kỹ thuật.chế biến kim loại, ngành công nghiệp hóa học và các lĩnh vực khác đòi hỏi phát hiện khiếm khuyết và kiểm soát chất lượng. Nó cũng được sử dụng rộng rãi trong kiểm tra an toàn trực tuyến và đánh giá cuộc sống trong lĩnh vực hàng không vũ trụ,vận chuyển đường sắt, nồi hơi và bình áp suất, vv

Các thiết bị có thể được sử dụng rộng rãi trong việc xác định vị trí và kích thước vết nứt ẩn, lỗ hổng, phân tán, và sự gián đoạn tương tự trong hàn, đúc, billets, trục, trục, bể và bình áp suất, tua bin,và các thành phần cấu trúc.

Đặc điểm

Phần cứng cốt lõi được thiết kế bằng ARM + FPGA, và phần mềm sử dụng một hệ điều hành đa nhiệm rất đáng tin cậy, cải thiện đáng kể chức năng, khả năng di chuyển,độ bền và độ tin cậy của thiết bị.

Công cụ này sử dụng menu master-slave, và được thiết kế với phím tắt và nút quay kỹ thuật số. Công cụ nhẹ và di động, và có thể được cầm bằng một tay.

Ống hiển thị

Màn hình LCD đa màu đa sắc đầy đủ kỹ thuật số độ phân giải cao (640 × 480 pixel) Màn hình hình sóng tinh tế và nhân bản hơn.

4 kiểu giao diện hoạt động có thể được lựa chọn theo môi trường.

Máy LCD với tốc độ cập nhật 60 Hz có thể hiển thị những thay đổi hình dạng sóng tinh tế.

Độ sáng của màn hình LCD có thể được đặt tự do.

Hình dáng

Vỏ kim loại hoàn toàn nhôm mạnh mẽ và bền, và hiệu suất bảo vệ điện từ rất tốt.

Nỗ lực chống thấm quay 360 độ và vỏ cao su dễ sử dụng.

Bảng kính cứng, cực kỳ cứng, chống mòn và chống trầy xước

Lảnh màn hình và báo cáo phát hiện lỗi PDF

Ảnh chụp màn hình thời gian thực của tất cả các trang và báo cáo phát hiện lỗi, và lưu chúng dưới dạng hình ảnh BMP vào đĩa U, có thể được đặt dưới dạng hình ảnh màu hoặc màu xám.

Xuất khẩu báo cáo phát hiện lỗi dưới dạng tệp PDF và lưu nó vào đĩa U để dễ lưu trữ và in.

Tất cả nội dung của tệp PDF có thể được tùy chỉnh theo nhu cầu của người dùng.

Hình ảnh BMP và tệp PDF có thể được xem trên máy tính hoặc điện thoại di động.

Lâu đài

Tối đa 15000mm thép; phạm vi có thể chọn trong các bước cố định hoặc biến đổi liên tục.

Động lực.

Năng lượng xung có thể lựa chọn giữa 100V, 200V, 250V, 300V, 350V, 400V và 500V.

Độ rộng xung có thể điều chỉnh từ 0,1 μs đến 0,5 μs để phù hợp với các đầu dò với tần số khác nhau.

Tần số lặp lại xung có thể điều chỉnh từ 20 Hz đến 2 KHz.

Damping có thể lựa chọn giữa 50Ω,150Ω,250Ω và 500Ω cho hiệu suất thăm dò tối ưu

Chọn thăm dò: thăm dò tinh thể đơn, thăm dò tinh thể kép, thăm dò góc đặc biệt, thăm dò thâm nhập, thăm dò leo lên.

Thư nhận.

Lấy mẫu: 16 chữ số AD Chuyển đổi với tốc độ lấy mẫu 320 MHz

Điều chỉnh:Phân sóng dương, Phân sóng âm, Fullwave và RF

Phạm vi băng thông tương tự: khả năng từ 0,2 MHz đến 20 MHz với các phạm vi tần số có thể chọn (được thiết lập tự động bởi thiết bị) để phù hợp với đầu dò cho hiệu suất tối ưu.

Tăng:0 dB đến 110 dB có thể điều chỉnh trong các bước có thể chọn 0,1 dB, 2 dB, 6 dB.

Gates.

Hai cổng hoàn toàn độc lập cung cấp một loạt các tùy chọn đo chiều cao hoặc khoảng cách tín hiệu bằng cách kích hoạt đỉnh.

Chế độ vang vang cho phép định vị chính xác cổng cho các tín hiệu cực kỳ gần nhau.

Khởi động cổng: biến trên toàn bộ phạm vi hiển thị

Chiều rộng cổng: biến từ đầu cổng đến cuối phạm vi hiển thị

Độ cao cổng: biến từ 0 đến 99% Độ cao toàn màn hình

Cảnh báo: Mức ngưỡng dương tính / âm tính với đèn flash LED.

Ký ức

Thiết bị có bộ nhớ cỡ lớn, và dữ liệu và tệp sẽ không bị mất do mất điện của thiết bị.

Bộ nhớ 500 tệp kênh để lưu trữ cài đặt hiệu chuẩn và tham số thăm dò.

Bộ nhớ 1000 file báo cáo sóng để lưu trữ sóng A-Scan và cài đặt.

Tất cả các tập tin có thể được lưu trữ, gọi lại và xóa.

Các cài đặt kênh và tệp báo cáo có thể được xuất qua đĩa nhớ, và thông tin cũng có thể được lưu trữ với số lượng không giới hạn thông qua bộ nhớ USB.

Máy ghi hình

Video Recorder hữu ích trong nhiều tình huống, nó rất thuận tiện cho những người muốn phân tích các hoạt động thăm dò sau đó.

Thiết bị có thể ghi lại quá trình thử nghiệm và lưu nó dưới dạng tệp video, có thể được phát lại thông qua thiết bị hoặc phần mềm đặc biệt.và mỗi tệp video có thể dài đến 5 phút.

Nếu bạn chọn lưu tệp video vào đĩa nhớ, số lượng và thời gian của tệp video sẽ không bị giới hạn.

Việc ghi lại và chơi lại quá trình thử nghiệm mang lại sự tiện lợi lớn cho nghiên cứu và phân tích phát hiện lỗi trong tương lai.

Trình phát video hỗ trợ tạm dừng, nhanh chóng chuyển tiếp, nhanh chóng quay lại, và dừng chức năng.

Chức năng

• Chuẩn đoán tự động: Chuẩn đoán tự động của độ dịch chuyển không của đầu dò, góc đầu dò (giá trị K) và vận tốc vật liệu.
• Vị trí lỗi: Hiển thị trực tiếp Đường đi âm thanh, Projection (khoảng cách bề mặt), Depth, Amplitude,
• Đánh giá lỗi: Đánh giá lỗi tự động bằng cách sử dụng AVG hoặc DAC, báo cáo tốc độ chấp nhận hoặc từ chối lỗi.
• Đánh giá kỹ thuật số và chức năng kích hoạt: Độ dày / Độ sâu có thể được hiển thị trong đọc kỹ thuật số khi sử dụng một đầu dò bình thường và khoảng cách bề mặt và độ sâu được hiển thị trực tiếp khi đầu dò góc được sử dụng.
• DAC/AVG:Đường cong được tạo ra tự động, và các điểm lấy mẫu có thể được bù đắp và điều chỉnh.,Nó có thể hiển thị đường cong AVG của bất kỳ khẩu độ nào.
• AWS D1.1Chọn tiêu chuẩn này có thể giảm các tính toán thủ công và cải thiện hiệu quả phát hiện.
• Tính năng điều chỉnh bề mặt cong.
• Chức năng đo chiều cao nứt.
• Gate Magnify: trải rộng phạm vi cổng trên toàn bộ chiều rộng màn hình.
• Ghi âm và phát video.
• Chức năng tăng tự động
• Bao bì: Hiển thị đồng thời A-scan trực tiếp ở tốc độ cập nhật 60 Hz và bao bì hiển thị A-scan
• Giữ đỉnh: So sánh hình dạng sóng đỉnh đông lạnh với A-Scans trực tiếp để dễ dàng giải thích kết quả thử nghiệm.
• Đánh dấu đỉnh: ghi lại và đánh dấu đỉnh trong thời gian thực
• Mã hóa tiếng vang: hiển thị khu vực hiển thị tiếng vang 1 ~ 9 với màu sắc khác nhau, được sử dụng để phân tích vị trí lỗi.
• Một Scan Freeze: Display freeze giữ dữ liệu hình sóng và khoảng cách thử nghiệm.
• B Tính năng hiển thị quét. Hiển thị trực quan hình dạng khiếm khuyết của mảnh làm việc và kết quả phát hiện trực quan hơn.

Đồng hồ thời gian thực

Đồng hồ thiết bị đang chạy theo dõi thời gian.

Truyền thông

Hai cổng USB 2.0 tốc độ cao. Hai chế độ USB có thể được chọn: U-DISK và U-BRIDGE. Trong chế độ U-DISK, các tệp cấu hình kênh, tệp báo cáo lỗi,hình ảnh chụp màn hình và phim được ghi lại có thể được lưu vào U-DISKTrong chế độ U-BRIDGE, thiết bị trao đổi dữ liệu với phần mềm DataPro.

Pin

Pin lithium-ion công suất lớn và hiệu suất cao.

Thời gian làm việc liên tục hơn 12 giờ. 4-6 giờ thời gian sạc thông thường.

Nút

Điều chỉnh hoạt động dễ dàng và nhanh chóng được thực hiện bằng cách sử dụng nút quay.

Nâng cấp phần mềm

Phần mềm có thể dễ dàng được nâng cấp thông qua U-DISK. Việc nâng cấp sẽ không gây ra thiệt hại cho máy.

Thông số kỹ thuật

• Phạm vi đo: từ 0 đến 15000 mm, ở tốc độ thép
• Tần số lặp lại xung dao động từ 20 Hz đến 2000 Hz
• Tốc độ vật liệu: 1000 đến 20000m/s
• Tần số lặp lại xung dao động từ 20 Hz đến 2000 Hz
• Phạm vi động: nhiều hơn 40dB
• Hệ thống tuyến tính: ngang: +/- 0,2% FSW,
• Đẳng: 0,25% FSH, độ chính xác của khuếch đại +/-1 dB.
• Năng lượng phân giải: hơn 40dB
• Độ nhạy: hơn 50dB ((nổ sâu 200mmF2 đáy phẳng)
• Từ chối: 0 đến 80% chiều cao toàn màn hình
• Tiếng ồn: dưới 10%
• Các màn hình cổng: Hai cổng độc lập có thể điều khiển trên toàn bộ phạm vi quét
• Tăng: 110 dB tối đa ở độ phân giải có thể chọn 0.1, 1.0, 2.06,0 dB.
• băng thông (bandpass của bộ khuếch đại): 0,2 đến 20 MHz
• Sự dịch chuyển xung: hơn 32dB
• Sự chậm trễ hiển thị: -20 đến 3400 μs
• Sự chậm trễ của tàu thăm dò: 0 đến 99,99μs
• Chế độ thử nghiệm: Đèn xung, yếu tố kép và truyền thông
• Pulser: Pulser sóng có thể điều chỉnh
• Năng lượng xung: 100V, 200V, 250V, 300V, 500V có thể chọn
• Điều chỉnh: Phân sóng dương, phân sóng âm, làn sóng đầy đủ, RF
• Đơn vị: Inch hoặc mm
• Các kết nối bộ chuyển đổi: BNC hoặc LEMO
• Nhu cầu điện: AC Main 100-240 VAC, 50-60 Hz
• Nhiệt độ hoạt động: -10 °C đến 50 °C, Nhiệt độ lưu trữ: -30 °C đến 50 °C
