Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy dò lỗ hổng siêu âm di động | Hiển thị: | Màn hình màu TFT 7 inch, độ phân giải 800*480 |
|---|---|---|---|
| Chế độ hoạt động: | Nút, quay, màn hình cảm ứng | Nguồn cung cấp điện: | Pin Li-ion |
| Làm nổi bật: | Máy phát hiện lỗi siêu âm màn hình cảm ứng,Máy phát hiện lỗi siêu âm thẻ SD,Máy dò lỗ hổng siêu âm di động |
||

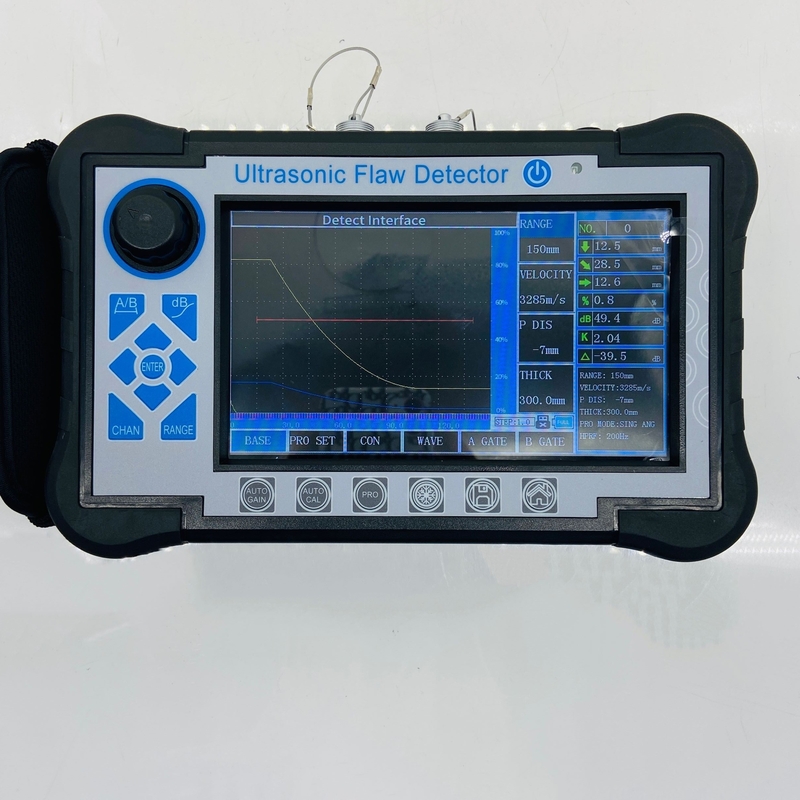

Chức năng hiệu chỉnh tự động Máy dò lỗ hổng siêu âm di động Màn hình cảm ứng thẻ SD
Đặc trưng
●Định lượng và định vị có độ chính xác cao để đáp ứng yêu cầu phát hiện khoảng cách gần và xa
●Vùng mù trường gần nhỏ, có thể đáp ứng yêu cầu phát hiện đối với đường ống có đường kính nhỏ và thành mỏng.
●Chức năng hiệu chỉnh tự động: hiệu chỉnh tự động bằng một nút bấm, dễ vận hành, đầu dò kiểm tra tự động “P Delay”, “giá trị K”, “giá trị X” và vận tốc
●Tự động hiển thị vị trí tiếng vang lỗi (Độ sâu:d, Ngang:p,Khoảng cách:s, Biên độ,dB,ф )
●Tự do chuyển đổi ba thang đo (Độ sâu:d, Ngang:p,Khoảng cách:s)
●Tự động tăng, đường bao đỉnh, chức năng bộ nhớ đỉnh, có thể cải thiện hiệu quả phát hiện.
●Tự động ghi lại quá trình phát hiện lỗi và phát lại động
●φ tính toán giá trị: Rèn phát hiện lỗ hổng bằng đầu dò thẳng, có thể tự động tìm sóng cao nhất để chuyển đổi giá trị φ
●500 kênh độc lập (có thể mở rộng), có thể nhập và lưu trữ các tiêu chuẩn phát hiện của bất kỳ ngành nào một cách tự do, không cần mang theo các khối tiêu chuẩn để kiểm tra tại chỗ.
●Lưu trữ, phát lại 500 sóng A-scan và dữ liệu một cách thoải mái
● Các đường cong DAC, AVG và TCG (bù độ sâu) được tạo tự động và có thể được phân đoạn.Các điểm lấy mẫu không bị hạn chế và có thể được sửa chữa và bù đắp.
●14 tiêu chuẩn kiểm tra tích hợp
●Miễn phí tham gia bất kỳ tiêu chuẩn ngành nào
●Độ rộng và cường độ xung có thể điều chỉnh được
●Chức năng quét B và quét màu B;
●Có thể giao tiếp với máy tính và xuất WORD.Tập tin, cũng là báo cáo phát hiện
●Vỏ nhựa ABS IP65, chắc chắn và bền bỉ, chống nước và chống bụi và khả năng chống nhiễu tuyệt vời
●Sử dụng phần mềm giao tiếp (không dây) để phân tích các báo cáo in dữ liệu, v.v;
●Màn hình màu sắc trung thực 260.000 màu, phù hợp với môi trường làm việc dưới ánh sáng mạnh hoặc ánh sáng yếu
●Pin lithium hiệu suất cao, có thể hoạt động liên tục trong 8-10 giờ
●Ghi đồng hồ thời gian thực: ngày phát hiện lỗi theo thời gian thực, bản ghi theo dõi thời gian và lưu trữ
●Bảo vệ khi tắt nguồn, dữ liệu lưu trữ không thể bị mất
●Các thông số phát hiện khuyết tật có thể được kiểm tra hoặc đặt trước tự động
●Từ chối kỹ thuật số, không ảnh hưởng đến độ lợi và độ tuyến tính
●Bù mức tăng: Độ suy giảm Db có thể được hiệu chỉnh đối với độ nhám bề mặt, bề mặt cong, phát hiện khuyết tật tầm xa của các chi tiết gia công dày, v.v.
●Có thể vận hành máy dò khuyết tật bằng phần mềm trên PC, đạt được mục tiêu phát hiện khuyết tật do máy tính điều khiển
Thông số kỹ thuật
| Trưng bày | Màn hình màu TFT 7 inch, độ phân giải 800*480 |
| Chế độ hoạt động | Nút, quay, màn hình cảm ứng |
| Nguồn cấp | Pin Lithium Ion |
| Dung lượng pin | 5.0Ah |
| Điện áp nguồn | 12V |
| lượng điện | 1 |
| Thời gian làm việc | ≥8 giờ |
| Đầu vào bộ chuyển đổi | DC100～240V 50Hz/60Hz |
| Đầu ra bộ chuyển đổi | AC 12V |
| Bộ chuyển đổi nguồn | 36W |
| Lưu trữ dữ liệu | Thẻ SD (16G) |
| Báo thức | 1 |
| Nhiệt độ làm việc | -10oC～45oC |
| Nhiệt độ bảo quản | -20oC～60oC |
| Lớp IP | IP65 |
| Kích thước | 245*155*55mm |
| Cân nặng | 1,18kg (bao gồm pin) |
| Mô hình UT thông thường | |
| Loại đầu nối đầu dò | LEMO 00 |
| Loại kênh | Kênh đơn |
| Số kênh | Nhóm 500 (có thể thu nhỏ) |
| Loại xung | Sóng nhọn âm |
| truyền điện áp | 50～350V, tăng 50V |
| Giảm xóc | 560Ω |
| Nhận được | 0~110dB, bước: 0,5/2/6/12dB |
| Đạt được sự điều chỉnh tốt | -4~+4 |
| Bù bề mặt | Tất cả phạm vi tăng |
| Tần số làm việc | 0,5 ~ 20 MHz; |
| Loại đầu dò | Kiểu đơn, kép, xuyên, ngâm |
| Lọc |
Ba tùy chọn: 1~4 MHz/0,5 ~ 10 MHz/2 ~ 20 MHz |
| Chế độ phát hiện | Tiêu cực/Tích cực/Hai chiều/RF |
| Từ chối | 0~80%, bước 1% |
| Phạm vi thử nghiệm | 0 ~ 15000mm, Phạm vi hiển thị tối thiểu: 15mm (bằng thép) |
| Vận tốc vật chất | 100 ~ 20000m/giây |
| Độ dịch chuyển xung | -10~1000mm |
| P TRỄ | 0 ~ 200us |
| X-VAL | 0 ~ 100mm |
| Hướng dẫn | Kiểm tra mối hàn, tấm, rèn |
| Điểm kiểm tra | Đỉnh/X-val/J val |
| Đo đạc |
Cổng: Biên độ, Giá trị biên độ dB, Phạm vi, Khoảng cách ngang, Khoảng cách dọc, Giá trị chênh lệch giữa Cổng A và Cổng B Con trỏ: 2 con trỏ chéo, có thể kiểm tra khoảng cách ngang và dọc và khoảng cách giữa các con trỏ (trong chức năng quét B) |
| Cổng | Cổng bắt đầu: tất cả các phạm vi |
| Chiều rộng cổng: tất cả phạm vi | |
| Cấp cổng: 10~90%, bước: 1% | |
| Đường cong | DAC, tối đa sáu đường cong, đáp ứng NB/T 47013,GB/T 11345,GB/T 29712 và các tiêu chuẩn khác |
| TCG, tối đa sáu đường cong | |
| AVG | |
| Cac chưc năng khac | Toàn màn hình, chuyển đổi con trỏ (phạm vi/Độ cao/Chân trời), tăng tự động đơn/liên tục (10~100%, bước 10%), so sánh tiếng vang, tiếng vang đầy đủ, đường bao đỉnh, bộ nhớ đỉnh, quét nhanh, chế độ bên ngoài, ảnh chụp màn hình |
| Đóng băng đỉnh điểm/Độ sâu vết nứt/Mở rộng cổng//sửa đổi bề mặt cong/Quét B/Mô phỏng mối hàn phẳng//video | |
| Báo thức | Báo động âm thanh và ánh sáng |
| Độ nhạy rời | ≥65dB(200mm—Φ2FH,2.5PΦ20) |
| Lỗi tuyến tính ngang | .30,3% |
| Lỗi tuyến tính dọc | 3% |
| Lỗi tuyến tính biên độ | 2% ± 2% |
| Độ chính xác của bộ suy giảm | 20dB ±1dB |
| Dải động | ≥32dB |
| Độ phân giải xa | ≥26dB |
| Mức độ ồn | ＜40×10-9V/ |
Cấu hình chuẩn
| Tên | SỐ LƯỢNG | ||
| 1 | Đơn vị chính | 1 | |

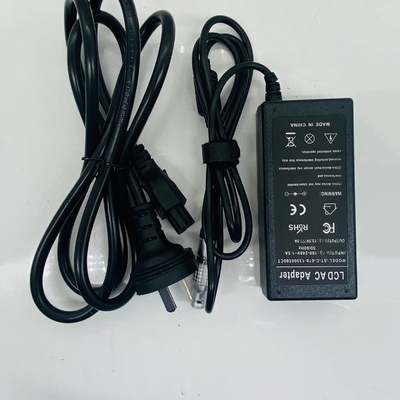

| 2 | Bộ đổi nguồn | 1 | |

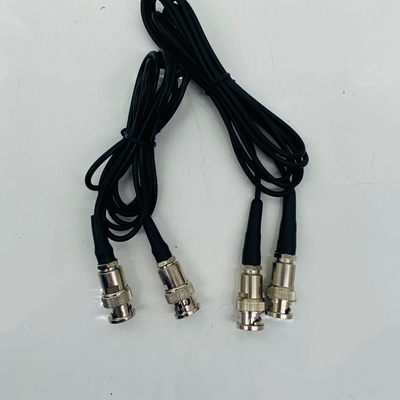

| 3 | cáp kết nối đầu dò | 2 | |

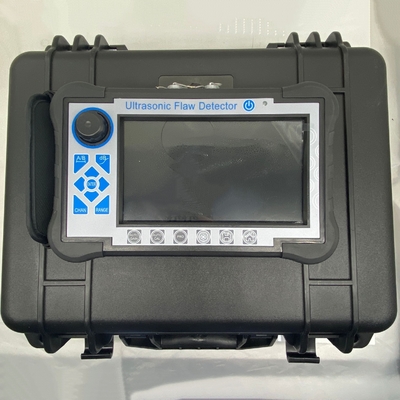

| 4 | Hộp đựng dụng cụ | 1 | |
| 5 | Cẩm nang hướng dẫn | 1 | |
| 6 | Đầu dò thẳng 10 mm 2,5 MHz | 1 | |

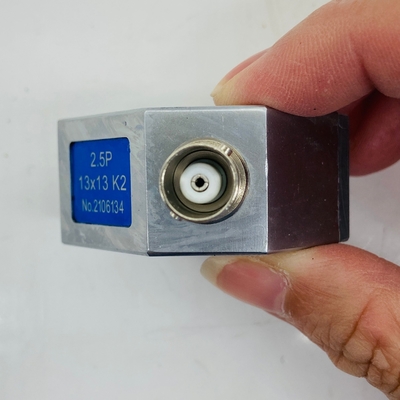

| 7 | Đầu dò góc 13x13 K2 2.5 MHz | 1 | |
| số 8 | Thẻ bảo hành | 1 |
