Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy hiệu chuẩn rung | Tiêu chuẩn quốc tế: | ISO10816 |
|---|---|---|---|
| Tần số: | 10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01% | vận tốc: | mm/s (RMS) |
| Làm nổi bật: | ISO10816 Vibration Calibrator,Máy phân tích rung động Máy kiểm tra rung động,Bộ hiệu chuẩn rung động kiểu chia |
||
Phân loại Split Digital Vibration Calibrator Vibration Analyzer Vibration Tester ISO10816
Ứng dụng cho bộ hiệu chuẩn rung ISO10816 HG-5010:
1. Có thể được sử dụng để hiệu chuẩn gia tốc rung động, tốc độ và độ gần của bộ chuyển đổi và cũng là một các dụng cụ đo rung động. tín hiệu sinus tiêu chuẩn ở tần số 10, 20, 40, 80, 160, 320,640 và 1280 Hz
2Có thể được tạo ra từ bộ hiệu chuẩn các khuếch đại của gia tốc, vận tốc và di dời
3Có thể được xác định thông qua các điện áp và hiển thị trên màn hình kỹ thuật số.

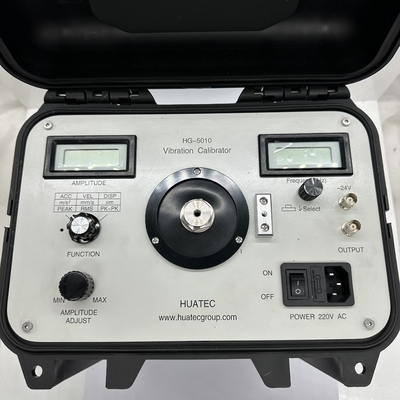

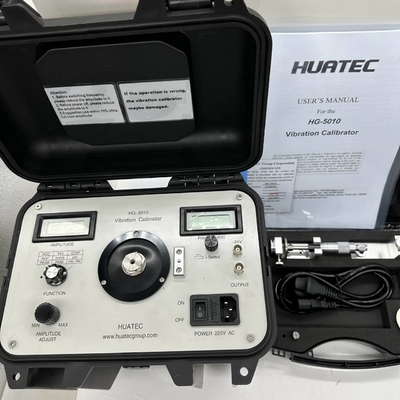

4Bộ hiệu chuẩn rung.HG-5010 kết hợp máy phát tín hiệu sinus, bộ khuếch đại công suất, bộ chuyển đổi tiêu chuẩn và máy rung trong một và có thể sử dụng với khối lượng nhỏ, độ chính xác cao và dễ vận hành.Nó có thể được sử dụng trong phòng thí nghiệm hoặc tại chỗ.
5Tiêu chuẩn quốc tế: ISO10816
Thông số kỹ thuật:
Tần số:10, 20, 40, 80, 160, 320, 640, 1280Hz+0.01%
Đơn vị:
Tốc độ gia tốc: m/s2(PEAK)
Tốc độ: mm/s (RMS)
Di chuyển: um (PK-PK)
Độ chính xác độ phình:
Tốc độ gia tốc (30m/s)2pk, 80Hz) 40Hz đến 320Hz+0.3dB+1 chữ số
10Hz đến 1280Hz+0.5dB+1 chữ số
Tốc độ (25mm/s pk,80Hz) 40Hz đến 320Hz+0.5dB+1 chữ số
Di chuyển (10μm pk-pk, 80Hz) 40Hz đến 320Hz+0.5dB+1 chữ số
Tính tuyến tính của đầu dò gần
Prode: 5mm và 8mm thăm dò phạm vi: 0~4.0mm
Hiển thị:31/2Hiển thị bằng chữ số cho gia tốc, vận tốc hoặc dịch chuyển
Phạm vi rung động tối đa và tải trọng tối đa:
Bởi vì vibrastand được sử dụng trong HG-5010 Vibration Calibrator là khá nhỏ,trong quá trình hiệu chuẩn của các bộ chuyển đổi có trọng lượng khác nhau dưới tần số khác nhau, biên độ đầu ra của các bộ hiệu chuẩn cũng khác nhauĐộ kích thước rung động tối đa và tải trọng tối đa liên quan đến gia tốc tối đa.Tốc độ tối đa và đầu ra dịch chuyển tối đa được tạo ra từ bộ hiệu chuẩn dưới tần số nhất định và với trọng lượng nhất định của bộ chuyển đổi được hiệu chuẩnCác con số cụ thể có thể được xem trong bảng sau.
|
Wt
Tần số |
<100g | <250g | <650g | ||||||
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
Lưu ý: Với tần số cao hơn, giá trị dịch chuyển rung rất nhỏ vì vậy sẽ không có tín hiệu rung phát ra từ bộ hiệu chuẩn.
Kích thước:280 x 180 x 250 mm
Trọng lượng:20lb,9kg
Nhiệt độ: Hoạt động:0oC đến 50oC
Lưu trữ:- 20oC đến 70oC
Độ ẩm:90% không ngưng tụ
