Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy dò khuyết tật siêu âm mảng pha di động | Mô hình: | HPA-500 |
|---|---|---|---|
| Cấu hình mô-đun: | L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT ((Thông thường)) | Hiển thị: | Màn hình màu TFT 11 inch 800X600 |
| Làm nổi bật: | Máy phát hiện lỗi siêu âm màn hình cảm ứng chống nước,Máy phát hiện lỗi siêu âm,Máy phát hiện lỗi siêu âm ghi lại dữ liệu toàn bộ quy trình |
||
Lưu trữ dữ liệu toàn bộ quy trình Phân tích phân đoạn Các đầu dò Phân tích phân đoạn di động Máy phát hiện lỗi siêu âm Màn hình cảm ứng chống nước
Lời giới thiệu

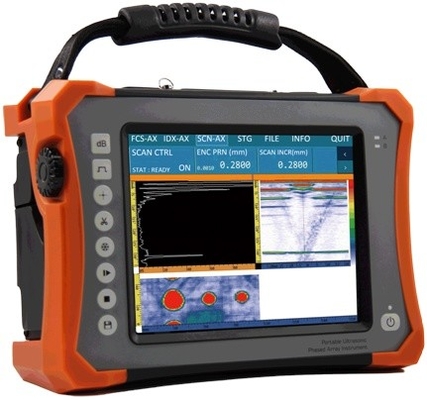

HPA-500 là một máy dò lỗi siêu âm 64 CH phased array di động ban đầu được phát triển bởi HUATEC. Nó chống nước và chống dầu, không có quạt và có màn hình cảm ứng.các phương pháp kiểm tra và các phương pháp kiểm tra tiên tiến, mô hình này đảm bảo hiệu suất và hỗ trợ vượt trội, khiến nó trở thành một trong những mô hình tốt nhất về tỷ lệ C / P cao.
Chức năng chính
★ Hệ thống quản lý tập tin và nhập để tạo cầu nối linh hoạt giữa thiết lập (Focal Law & Model), hiệu chuẩn và kiểm tra
★ Cấu hình mô-đun: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT ((Thông thường),
★ Mô hình mô phỏng 3D
★ Phân tích hình ảnh
★ Cấu trúc tự nhiên của sự phân tán nhiệt
★ Chăm sóc độ sâu động (DDF)
★ lọc trơn tru
★ Màn hình chạm
★ Định chuẩn ACG
★ Định chuẩn TCG
Tính năng
I. Tập trung năng động
Mô hình mô phỏng 3D
III. Menu APP
Menu của phần mềm được hiển thị theo cách của APP.
Nó có thể được cắt giảm hoặc mở rộng phù hợp nếu được yêu cầu bởi người dùng.
IV. Lớp vỏ kim loại
Để tăng cường các công cụ, cả hai che chắn và nhiệt phân tán
V. Bệ bảo vệ
Để ngăn ngừa bất kỳ thiệt hại cho cả các công cụ hoặc các đối tượng
Thông số kỹ thuật
Cấu hình kênh
| Chế độ | PA | UT | TOFD ((Tìm chọn) |
| Kênh | 16:64 | 2 | 2 |
Thông số kỹ thuật vật lý
| Hiển thị | Màn hình màu TFT 11 inch 800X600 |
|
Bộ chuyển đổi Các cảng |
Cổng bộ chuyển đổi PA 160 pin; Cổng bộ chuyển đổi thông thường Lemo-00, cho cả T-R hoặc T&R |
| Cổng I/O | USB2.0Cổng:2 ((Qty) |
| HDMI; bộ mã hóa | |
| LAN ((Gigabit-NIC); | |
| WIFI | |
| I/O (đưa vào sử dụng) | |
| Bộ mã hóa 2D | |
| Bộ nhớ |
Xây dựng trong:16G RAM + 4GB flash; thẻ SD (tối đa 32G); Bên ngoài:ổ đĩa USB |
| Trọng lượng | 3.5Kg (với 1 pin) |
| Cấu trúc | 284mm × 202mm × 95mm |
| Cung cấp điện | AC:100 ∼240V,50 ∼60Hz;DC:12V |
| Sạc | (sạc) bên trong hoặc riêng lẻ |
| Thời lượng pin | 6 giờ |
| Năng lượng làm việc | 24W |
| Ngôn ngữ | Tiếng Anh |
|
Nhiệt độ Điều kiện |
Phòng không khí: -20°C-50°C Lưu trữ: -20°C/60°C |
| IP | IP54 |
Thông số kỹ thuật hiệu suất
| Chế độ | PA | UT | TOFD (không bắt buộc) |
| PRF | 50Hz10kHz | 50Hz5kHz | 50Hz5kHz |
| Điện áp |
Bipolar, ± 45 ± 100V, với 5V mỗi bước |
Đường sóng vuông âm, -75V-250V, với 25V mỗi bước | Đường sóng vuông âm, -75V-250V, với 25V mỗi bước |
| Độ rộng xung |
20ns ≈ 800ns, với 5ns mỗi bước |
20 ̊800ns, với 5ns mỗi bước | 20 ̊800ns, với 5ns mỗi bước |
| Damping | 50Ω | 80Ω / 400Ω | 80Ω / 400Ω |
| Tỷ lệ lấy mẫu | 125MHz | 200MHz | 200MHz |
| Độ chính xác chậm | 2.5ns | N/A | N/A |
| Rx Delay | 0 ¢40us | N/A | N/A |
| Dải băng thông | 0.5MHz19MHz | 0.5MHz15MHz | 0.5MHz15MHz |
| Lợi ích | 0.080dB | 0.0110.0dB | 0.0110.0dB |
| Bộ lọc |
00,5-9,6MHz,20,5-12,9MHz, 3.8-19MHz tùy chọn |
băng thông rộng, băng thông hẹp | băng thông rộng, băng thông hẹp |
| Việc sửa đổi | FW | FW | RF |
| Từ chối | 0~80% | 0~80% | 0~80% |
| Chế độ quét | A/L/S/C | A | A/D |
| Khởi động | Bộ mã hóa | N/A | Bộ mã hóa |
| Đường quét | Tối đa 128 | N/A | N/A |
| Đường cong |
L-scan:-89° ∆+89° S-scan:-89°+89° |
N/A | N/A |
| Smart-Cal | Tốc độ/Delay/ACG/TCG/Encoder | DAC/DGS |
Sự chậm trễ/X-value/PCS/ sóng/Encoder |
| Phạm vi |
0.0 ‰ 1000mm, min 1mm |
0.0 ¢ 2000mm | 0.0 ¢ 2000mm |
|
Hiển thị sự chậm trễ (tối đa) |
1000mm | 2000mm | 2000mm |
|
Chuyển động xung (tối đa) |
N/A | 2000mm | 2000mm |
| Đơn vị | mm | mm | mm |
| Cổng | A/B | A/B | A/B |
| Cổng khởi động | Có sẵn trong phạm vi | Có sẵn trong phạm vi | Có sẵn trong phạm vi |
| Chiều rộng cổng | Có sẵn trong phạm vi | Có sẵn trong phạm vi | Có sẵn trong phạm vi |
| Mức ngưỡng cổng | 0-100% | 5-95% | 0-100% |
| Tín hiệu báo động | Buzzer / LED | Buzzer / LED | Buzzer / LED |
| Nhắm | Đỉnh / sườn | Đỉnh / sườn | Đỉnh / sườn |
| Đánh giá |
Amp/Path/ Phẳng / Độ sâu |
Amp/Path /Horizontal/Deepness |
Amp/Path /Horizontal/Deepness |
| Nghị quyết | 0.5mm | 0.1mm | 0.1m |
