Thông tin chi tiết sản phẩm:
|
| Phạm vi: | 0-15000mm | Lợi ích: | 0~110dB，bước：0.5/2/6/12dB |
|---|---|---|---|
| Đường cong được cung cấp: | DAC, AVG, TCG, B-scan, AWS | Bảo vệ: | IP65, chống nước/dầu, chống bụi |
| Màn hình hiển thị: | Màn hình màu TFT 7 inch, độ phân giải 800*480 | Tên sản phẩm: | Máy dò khuyết tật siêu âm kỹ thuật số EPOCH 650 VGA để thử nghiệm ndt |
| Bảo hành: | 12 tháng | Ứng dụng: | Kiểm tra lỗi kim loại công nghiệp |
| Cấu trúc: | 245*155*55mm | Tần số làm việc: | 0,5 ~ 20 MHz; |
| vận tốc vật liệu: | 100~20000m/giây | Trọng lượng: | 1018kg bao gồm cả pin |
| Làm nổi bật: | máy phát hiện lỗ hổng siêu âm cầm tay,máy phát hiện lỗ hổng siêu âm kỹ thuật số |
||

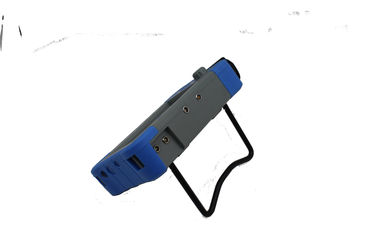

Máy dò khuyết tật siêu âm cầm tay màn hình cảm ứng thẻ SD A Scan B Scan FD580 tiếng ồn thấp
Giới thiệu
Máy dò khuyết tật siêu âm kỹ thuật số là loại tiên tiến, có màn hình cảm ứng, có thể nhanh chóng, dễ dàng và không gây hư hỏng, phát hiện, định vị, đánh giá và chẩn đoán chính xác các khuyết tật khác nhau bên trong phôi như vết nứt, mối hàn, lỗ rỗng, lỗ cát, tạp chất, nếp gấp, v.v. Nó đã được ứng dụng cho điện, hóa dầu, nồi hơi và bình chịu áp suất, kết cấu thép, quân sự, hàng không vũ trụ, vận tải đường sắt, ô tô, máy móc và các lĩnh vực khác. Đây là một công cụ thiết yếu cho ngành công nghiệp thử nghiệm không phá hủy.
Đặc trưng
● Định lượng và định vị có độ chính xác cao để đáp ứng các yêu cầu phát hiện khoảng cách gần và xa
● Vùng mù trường gần nhỏ, có thể đáp ứng yêu cầu phát hiện đối với đường ống có đường kính nhỏ và thành mỏng.
● Chức năng hiệu chuẩn tự động: hiệu chuẩn tự động bằng một nút bấm, dễ vận hành, đầu dò thử nghiệm tự động “P Delay”, “K value”, “X value” và vận tốc
● Tự động hiển thị vị trí tiếng vang khuyết tật (Độ sâu: d, Ngang: p, Khoảng cách: s, Biên độ, dB,ф)
● Chuyển đổi ba thang đo một cách tự do (Độ sâu: d, Chiều ngang: p, Khoảng cách: s)
● Chức năng tự động tăng, bao đỉnh, bộ nhớ đỉnh, có thể cải thiện hiệu quả phát hiện.
● Tự động ghi lại quá trình phát hiện lỗi và phát lại động
● Tính toán giá trị φ: Phát hiện lỗi rèn bằng đầu dò thẳng, có thể tự động tìm thấy giá trị φ chuyển đổi sóng cao nhất
● 500 kênh độc lập (có thể mở rộng), có thể nhập và lưu trữ các tiêu chuẩn phát hiện của bất kỳ ngành nào một cách tự do, không cần phải mang theo các khối tiêu chuẩn để kiểm tra tại chỗ.
● Lưu trữ, phát lại 500 sóng A-scan và dữ liệu một cách tự do
● Các đường cong DAC, AVG và TCG (bù độ sâu) được tạo tự động và có thể được phân đoạn. Các điểm lấy mẫu không bị hạn chế và có thể được hiệu chỉnh và bù.
● 14 tiêu chuẩn kiểm tra tích hợp
● Tự do nhập bất kỳ tiêu chuẩn công nghiệp nào
● Độ rộng và cường độ xung có thể điều chỉnh được
● Chức năng quét B và quét màu B;
● Có thể giao tiếp với máy tính và xuất WORD. File, cũng như báo cáo phát hiện
● Vỏ nhựa ABS IP65, chắc chắn và bền bỉ, chống nước và chống bụi, khả năng chống nhiễu tuyệt vời
● Sử dụng phần mềm truyền thông (không dây) để phân tích dữ liệu, in báo cáo, v.v.
● Màn hình màu thực 260.000 màu, phù hợp với môi trường làm việc dưới ánh sáng mạnh hoặc ánh sáng yếu
● Pin lithium hiệu suất cao, có thể hoạt động liên tục trong 8-10 giờ
● Ghi đồng hồ thời gian thực: ngày phát hiện lỗi thời gian thực, hồ sơ theo dõi thời gian và lưu trữ
● Bảo vệ khi mất điện, dữ liệu lưu trữ không bị mất
● Các thông số phát hiện lỗi có thể được kiểm tra tự động hoặc cài đặt trước
● Từ chối kỹ thuật số, không ảnh hưởng đến độ lợi và độ tuyến tính
● Bù khuếch đại: Có thể hiệu chỉnh suy giảm Db cho độ nhám bề mặt, bề mặt cong, phát hiện khuyết tật tầm xa của các phôi dày, v.v.
● Có thể vận hành máy phát hiện khuyết tật bằng phần mềm tại PC, đạt được mục tiêu phát hiện khuyết tật được điều khiển bằng máy tính
Thông số kỹ thuật
| Trưng bày | Màn hình màu TFT 7 inch, độ phân giải 800*480 |
| Chế độ hoạt động | Nút, Xoay, Màn hình cảm ứng |
| Nguồn cấp | Pin Lithium Ion |
| Dung lượng pin | 5.0Ah |
| Điện áp nguồn | 12V |
| Số lượng điện năng | 1 |
| Thời gian làm việc | ≥8 giờ |
| Đầu vào bộ chuyển đổi | DC100～240V 50Hz/60Hz |
| Đầu ra bộ chuyển đổi | Điện áp xoay chiều 12V |
| Bộ chuyển đổi nguồn điện | 36W |
| Lưu trữ dữ liệu | Thẻ SD (16G) |
| Báo thức | 1 |
| Nhiệt độ làm việc | -10℃～45℃ |
| Nhiệt độ bảo quản | -20℃～60℃ |
| Cấp độ IP | IP65 |
| Kích thước | 245*155*55mm |
| Cân nặng | 1,18kg (bao gồm pin) |
| Mô hình UT thông thường | |
| Loại đầu nối đầu dò | LEMO00 |
| Loại kênh | Kênh đơn |
| Số kênh | Nhóm 500 (có thể mở rộng) |
| Loại xung | Sóng nhọn âm |
| Truyền điện áp | 50～350V, bước vào 50V |
| Giảm chấn | 560Ω |
| Nhận được | 0~110dB, bước: 0,5/2/6/12dB |
| Điều chỉnh tăng độ chính xác | -4~+4 |
| Bù trừ bề mặt | Tất cả phạm vi tăng |
| Tần số làm việc | 0,5~20MHz； |
| Loại đầu dò | Loại đơn, kép, xuyên qua, nhúng |
| Lọc |
Ba tùy chọn: 1~4MHz/0.5~10MHz/2~20MHz |
| Chế độ phát hiện | Tiêu cực/Dương/Hai chiều/RF |
| Từ chối | 0~80%,bước 1% |
| Phạm vi thử nghiệm | 0~15000mm, Phạm vi hiển thị tối thiểu: 15mm (bằng thép) |
| Vận tốc vật liệu | 100~20000m/giây |
| Sự dịch chuyển xung | -10~1000mm |
| P TRÌ HOÃN | 0~200us |
| X-VAL | 0~100mm |
| Hướng dẫn | Kiểm tra mối hàn, tấm, rèn |
| Điểm kiểm tra | Đỉnh/X-val/J-val |
| Đo đạc |
Cổng: Biên độ, Giá trị dB biên độ, Phạm vi, Khoảng cách theo chiều ngang, Khoảng cách theo chiều dọc, Giá trị chênh lệch giữa Cổng A và B Con trỏ: 2 con trỏ chéo, có thể kiểm tra khoảng cách theo chiều ngang và chiều dọc, và khoảng cách giữa các con trỏ (theo chức năng quét B) |
| Cổng | Cổng bắt đầu:tất cả các phạm vi |
| Chiều rộng cổng: tất cả các phạm vi | |
| Mức cổng: 10~90%, bước: 1% | |
| Đường cong | DAC, tối đa sáu đường cong, đáp ứng tiêu chuẩn NB/T 47013, GB/T 11345, GB/T 29712 và các tiêu chuẩn khác |
| TCG, tối đa sáu đường cong | |
| TRUNG BÌNH | |
| Cac chưc năng khac | Toàn màn hình, chuyển đổi con trỏ (phạm vi/Chiều cao/Đường chân trời), tăng tự động đơn/liên tục (10~100%, bước 10%), so sánh tiếng vang, tiếng vang đầy đủ, bao đỉnh, bộ nhớ đỉnh, quét nhanh, chế độ bên ngoài, ảnh chụp màn hình |
| Đóng băng đỉnh/Độ sâu vết nứt/Mở rộng cổng//sửa đổi bề mặt cong/Quét B/Mô phỏng mối hàn phẳng//video | |
| Báo thức | Báo động bằng âm thanh và ánh sáng |
| Độ nhạy rời đi | ≥65dB(200mm—Φ2FH,2.5PΦ20) |
| Lỗi tuyến tính theo chiều ngang | ≤0,3% |
| Lỗi tuyến tính theo chiều dọc | ≤3% |
| Lỗi tuyến tính biên độ | ≤±2% |
| Độ chính xác của bộ suy giảm | 20dB ±1dB |
| Phạm vi động | ≥32dB |
| Độ phân giải xa | ≥26dB |
| Mức độ ồn | ＜40×10-9V/ |
Cấu hình chuẩn
|
|
Tên | SỐ LƯỢNG |
| 1 | Đơn vị chính | 1 |
| 2 | Bộ đổi nguồn | 1 |
| 3 | cáp kết nối đầu dò | 2 |
| 4 | Hộp đựng dụng cụ | 1 |
| 5 | Cẩm nang hướng dẫn | 1 |
| 6 | Đầu dò thẳng 10mm 2.5MHz | 1 |
| 7 | Đầu dò góc 13x13 K2 2.5MHz | 1 |
| số 8 | Thẻ bảo hành | 1 |
Phụ kiện bổ sung:
Phần mềm quản lý dữ liệu
Cáp quản lý dữ liệu RS232
Đầu dò thẳng (5MHZ-ф20)
Đầu dò thẳng (2.5MHZ-ф20)
Đầu dò thẳng (2.25MHZ-ф20)
Đầu dò thẳng (1MHZ-ф20)
Đầu dò góc (4MHZ-45 độ, 8*9mm)
Đầu dò góc (4MHZ-60 độ, 8*9mm)
Đầu dò góc (4MHZ-70 độ, 8*9mm)
Đầu dò góc (4MHZ-80 độ, 8*9mm)
Đầu dò góc (2MHZ-45 độ, 8*9mm)
Đầu dò góc (2MHZ-60 độ, 8*9mm)
Đầu dò góc (2MHZ-70 độ, 8*9mm)
Đầu dò góc (2MHZ-80 độ, 8*9mm)
Đầu dò T/R (5MHz-ф20mm, tiêu cự 15mm)
Đầu dò T/R (2,5MHz-ф20mm, tiêu cự 15mm)
Cáp kết nối với đầu dò (BNC-BNC)
Cáp kết nối với đầu dò (BNC-Lemo 00)
Cáp kết nối với đầu dò (BNC-Lemo 01)
Cáp kết nối với đầu dò (Lemo 00-Lemo 01)
Pin lithium-ion
Bộ đổi nguồn (4A/9V)
Dây cáp điện
Bao da
