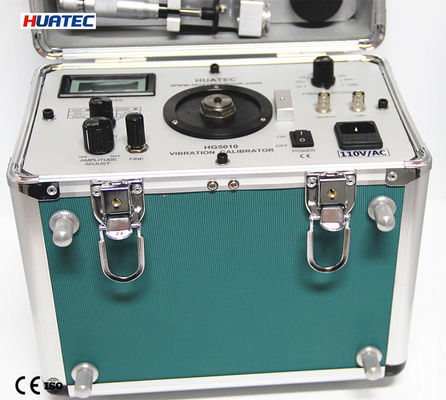

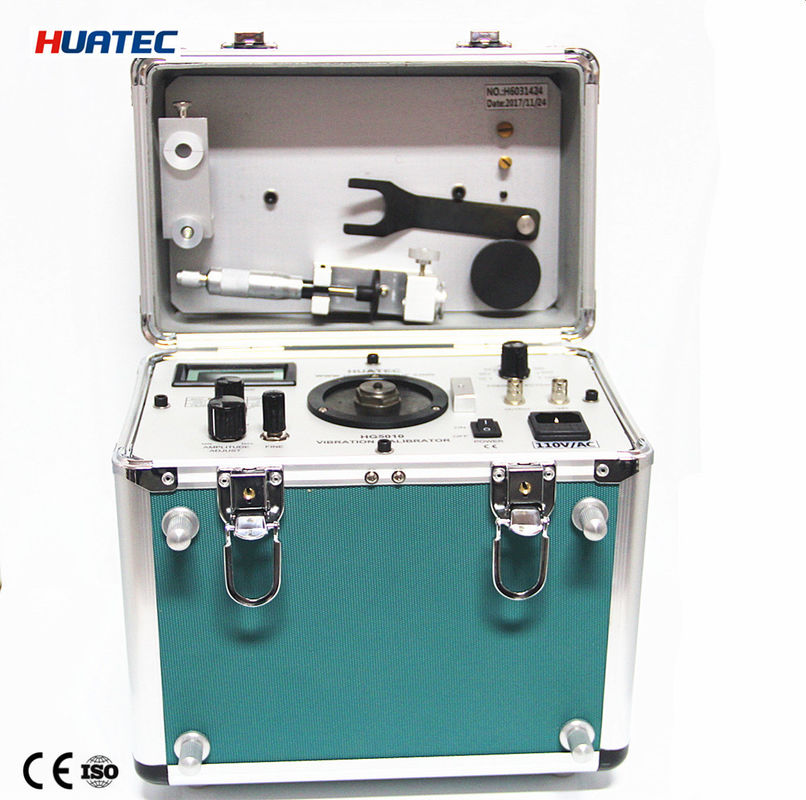

Bộ hiệu chuẩn rung kỹ thuật số Hiệu chỉnh máy đo rung Máy phân tích rung Máy đo độ rung ISO10816 HG-5010

Máy hiệu chuẩn độ rung kỹ thuật số Hiệu chỉnh máy đo độ rung Máy phân tích độ rung Máy đo độ rung ISO10816 HG-5010

Ứng dụng cho Máy hiệu chuẩn rung ISO10816 HG-5010:

1.Có thể được sử dụng để hiệu chỉnh gia tốc kế rung động, đầu dò vận tốc và độ gần và cũng là một dụng cụ đo độ rung.Tín hiệu sin tiêu chuẩn ở tần số 10, 20, 40, 80, 160, 320, 640 và 1280 Hz

2.Có thể được tạo ra từ bộ hiệu chuẩn biên độ của gia tốc, vận tốc và độ dịch chuyển

3.Có thể được xác định thông qua chiết áp và hiển thị trên màn hình kỹ thuật số.Có thể tạo ra rung động ngang hoặc dọc.

Máy hiệu chuẩn độ rung 4.HG-5010 kết hợp bộ tạo tín hiệu sin, bộ khuếch đại công suất, bộ chuyển đổi tiêu chuẩn và bộ lắc trong một và có âm lượng nhỏ, độ chính xác cao và dễ vận hành.Nó có thể được sử dụng trong phòng thí nghiệm hoặc tại chỗ.

5. Tiêu chuẩn quốc tế: ISO10816

Thông số kỹ thuật:

Tính thường xuyên: 10, 20, 40, 80, 160, 320, 640, 1280Hz +0,01%

Đơn vị:

Gia tốc: m / s² (ĐỈNH CAO)

Vận tốc: mm / s (RMS)

Chuyển vị: um (PK-PK)

Độ chính xác của biên độ:

Gia tốc (30m / s² pk, 80Hz) 40Hz đến 320Hz + 0,3dB + 1 chữ số

20Hz đến 640Hz + 0,5dB +1 chữ số

Vận tốc (25mm / giây pk, 80Hz) 40Hz đến 320Hz +0,5dB +1 chữ số

Độ dịch chuyển (10μm pk-pk, 80Hz) 40Hz đến 320Hz + 0,5dB + 1 chữ số

Độ tuyến tính của đầu dò lân cận

Prode: đầu dò 5mm và 8mm Phạm vi: 0 ~ 4.0mm

Trưng bày: 3 ¹/₂ hiển thị chữ số cho gia tốc, vận tốc hoặc dịch chuyển

Biên độ rung tối đa và tải trọng tối đa:

Do chân đế rung được sử dụng trong Máy hiệu chuẩn rung HG-5010 khá nhỏ, trong quá trình hiệu chuẩn các đầu dò có trọng lượng khác nhau dưới các tần số khác nhau, biên độ đầu ra của các bộ hiệu chuẩn cũng khác nhau.Biên độ dao động tối đa và tải trọng tối đa có liên quan đến gia tốc lớn nhất.Vận tốc tối đa và đầu ra dịch chuyển tối đa được tạo ra từ bộ hiệu chuẩn dưới một tần số nhất định và với trọng lượng nhất định của bộ chuyển đổi cần hiệu chuẩn.Các số liệu cụ thể có thể được xem trong bảng sau.

Lưu ý: Với tần số cao hơn, giá trị dịch chuyển của dao động là rất nhỏ nên sẽ không có tín hiệu rung đầu ra từ bộ hiệu chuẩn.

Kích thước: 280 x 180 x 250 (mm)

Cân nặng: 20lb, 9kg

Nhiệt độ: Hoạt động: 0^oC đến 50 ^oNS

Kho: -20 ^oC đến 70 ^oNS

Độ ẩm: 90% không ngưng tụ

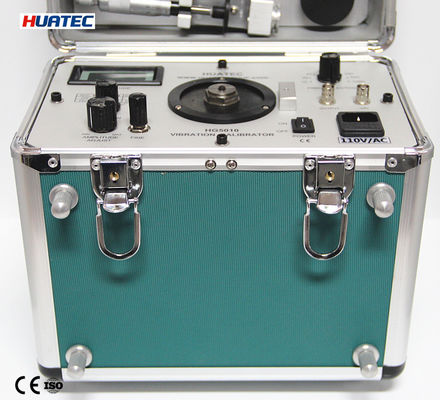

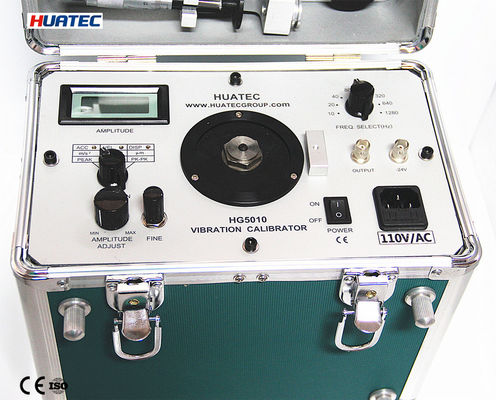

Bảng điều khiển của Máy hiệu chuẩn độ rung HG-5010 được hiển thị như sau:

1 Hiển thị đầu ra biên độ rung Hiển thị biên độ của đầu ra tín hiệu rung khác nhau của thiết bị hiệu chuẩn

2 Chiết áp hiệu chuẩn

3 Công tắc chọn chức năng Chuyển đầu ra của bộ hiệu chuẩn sang gia tốc, vận tốc hoặc dịch chuyển

4 Chiết áp để điều chỉnh biên độ đầu ra

Điều chỉnh chiết áp để thay đổi biên độ rung đầu ra

5 Điều chỉnh từ từ biên độ rung đầu ra

6 Bàn để cố định đầu dò được hiệu chuẩn

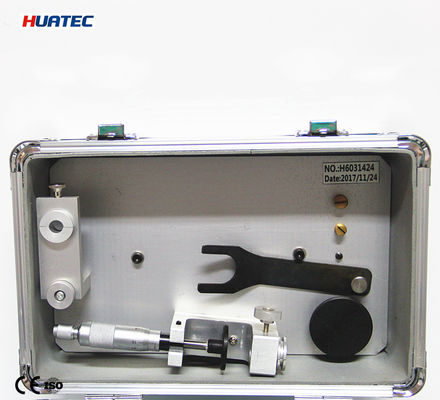

7 Lỗ ren để cố định giá đỡ của đầu dò khoảng cách

Trong quá trình hiệu chuẩn đầu dò khoảng cách, chân đế của đầu dò được cố định trên bảng điều khiển thông qua lỗ ren này.

8 Công tắc nguồn 220 VAC

9 Ổ cắm cho đầu vào nguồn điện 220 V AC

Được sử dụng để kết nối nguồn điện AC 220 V.

10. Ổ cắm cho đầu ra điện

Để theo dõi dạng sóng của tín hiệu đầu ra của bộ khuếch đại công suất của bộ hiệu chuẩn.

11 Ổ cắm đầu ra của - điện áp 24 V

Cung cấp nguồn ở - 24 V cho đầu dò tiệm cận trong quá trình hiệu chuẩn đầu dò tiệm cận.

12 Công tắc chọn tần số
