Thông tin chi tiết sản phẩm:
|
| Phạm vi đo (thép 45 #): | 0,15mm – 1800mm | Lỗi chỉ thị（＜10mm: | ±0,005mm |
|---|---|---|---|
| Lỗi chỉ định （ ≥10mm: | ±0,1% | Lỗi lặp lại: | ±0.001mm（Tự kiểm tra） |
| tần số đo: | 4Hz、8Hz、16Hz | phạm vi vận tốc âm thanh: | 400-19999m/giây |
| Điểm nổi bật: | Máy đo độ dày siêu âm kỹ thuật số cầm tay,Máy đo độ dày siêu âm kỹ thuật số chính xác cao |
||

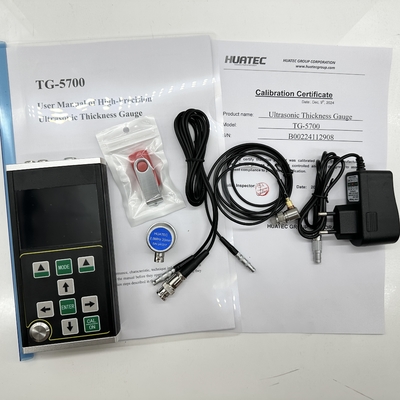

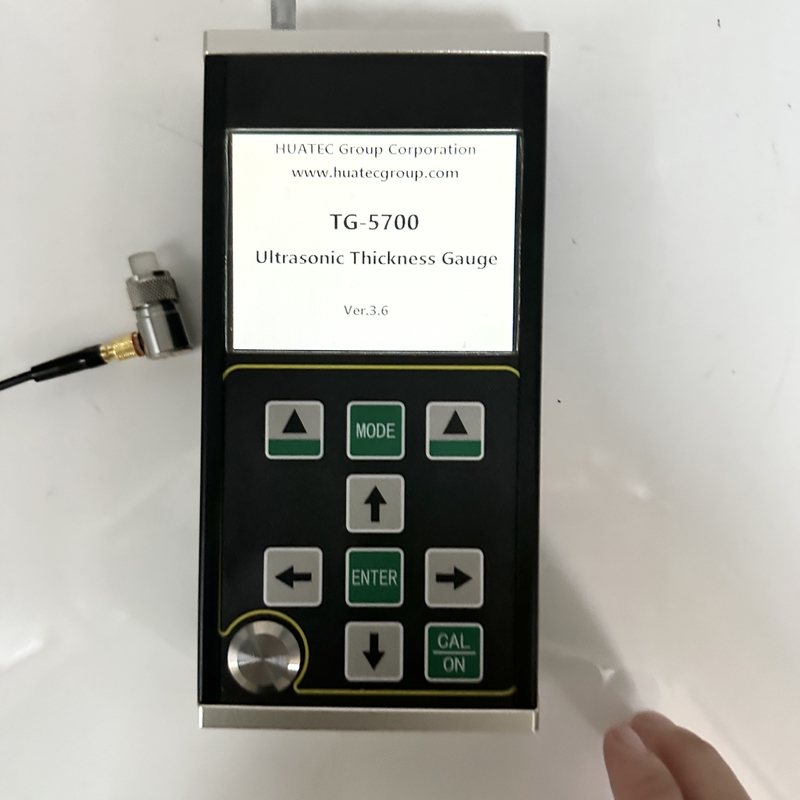

TG-5700 Máy đo độ dày siêu âm kỹ thuật số chính xác cao cầm tay với quét A / B
TG-5700 là một loại máy đo độ dày siêu âm kỹ thuật số chính xác cao cầm tay với quét A / B. Nó áp dụng nguyên tắc đo độ dày siêu âm dựa trên phản xạ xung.Nó phù hợp cho việc đo độ dày vật liệu có thể làm cho sóng siêu âm lan truyền trong nó với tốc độ không đổi và nhận được sự phản xạ từ phía sau của nóĐộ phân giải đo là 0,001mm và phạm vi đo là mỏng như 0,15mm (thép).
Sản phẩm này có thể đo chính xác các tấm và các bộ phận chế biến. Mặt khác, nó có thể theo dõi mức độ mỏng của ống và bình áp suất trong thiết bị sản xuất sau khi ăn mòn trong khi sử dụng.Nó có thể được sử dụng trong dầu mỏ, công nghiệp hóa học, luyện kim, đóng tàu, hàng không vũ trụ, năng lượng và các lĩnh vực khác.
Sản phẩm này phù hợp với các tiêu chuẩn sau: Tiêu chuẩn hiệu chuẩn cho đo độ dày siêu âm (JJF 1126-2004).
| Điểm | TG-5700 |
| Loại thăm dò | Máy thăm dò tinh thể đơn / máy thăm dò tinh thể kép |
| Phạm vi đo (45# thép) | 0.15mm ️ 1800mm |
| Lỗi chỉ số ((< 10mm) | ±0,005mm |
| Lỗi chỉ số (≥ 10mm) | ± 0,1% |
| Lỗi lặp lại | ± 0,001mm ((Tự thử nghiệm) |
| Sự ổn định của chỉ số | Phương pháp giao ngang bằng không và công nghệ cộng âm nhiều lần được áp dụng để đảm bảo rằng giá trị đo độ dày không bị ảnh hưởng bởi sức mạnh cộng âm, hệ số suy giảm vật liệu, tăng và chiều cao cổng,và có độ ổn định và độ tin cậy đo lường cao. |
| Tần số đo | 4Hz, 8Hz, 16Hz |
| Nghị quyết | 0.1mm,0.01mm,0.001mm(0.01inch,00,001 inch,0.0001 inch) |
| Máy phát xung | Phát xạ sóng vuông âm được áp dụng, và chiều rộng xung và điện áp được tự động khớp với đầu dò. |
| Phạm vi vận tốc âm thanh | 400-19999m/s |
| Khối hiệu chuẩn | 4mm ((thép) |
| Tự động tắt | Người ta có thể chọn 5 phút, 10 phút, 20 phút và tắt bằng tay. |
| Định chuẩn đầu dò | Định chuẩn một điểm, định chuẩn nhiều điểm |
| lợi nhuận | Kiểm soát tăng cường tự động, Kiểm soát tăng cường thủ công |
| Phạm vi tăng | 0 ~ 70dB |
| Chế độ phát hiện | Tần số vô tuyến (RF), sóng nửa dương (POS), sóng nửa âm (NEG), sóng đầy đủ (FULL) |
| Chế độ đo | (1) MB-E: chế độ đo dựa trên thời gian quá cảnh từ tiếng vang ban đầu đến tiếng vang đáy đầu tiên; (2) E-E: chế độ đo lớp phủ thâm nhập, tiếng vang Em ≈ En tùy ý là tùy chọn; (3) ME-E:Chế độ đo đạc cộng hưởng nhiều lần; (4) THIN: chế độ đo tường mỏng; |
| Chế độ số | Chế độ giá trị độ dày, chế độ khác biệt / tỷ lệ giảm, chế độ giá trị tối đa / tối thiểu |
| Chế độ quét A | Có sẵn |
| Chế độ quét B | Có sẵn |
| Biểu hiện nối | Có sẵn |
| Chỉ số pin | Có sẵn |
| Ngôn ngữ | Tiếng Anh |
| Đơn vị | mm/inch |
| Hoạt động menu | Có sẵn |
| Chức năng phần mềm | Cài đặt cổng động, cài đặt trống (Blank), cài đặt trống âm vang (E-Blank), đóng băng âm vang, chuyển dịch âm vang và mở rộng quy mô |
| Chức năng lưu trữ | Nó có thể lưu trữ 100.000 độ dày (100 nhóm, 1000 trong mỗi nhóm), 500 nhóm hình sóng quét A và 500 nhóm hình sóng quét B cùng một lúc. |
| Nâng cấp chương trình máy chủ | Có sẵn |
| Hiển thị | 3.5 "QVGA (320 × 240) màn hình màu TFT-LCD |
| Giao thông dữ liệu | Nó hỗ trợ liên lạc nối tiếp USB3.0 và truyền dữ liệu đến máy tính. |
| Nhiệt độ hoạt động | -10 °C ∼ + 50 °C; Với các yêu cầu đặc biệt, nó có thể đạt - 20 °C; |
| Điện áp hoạt động | 4 pin AA số 5 là cần thiết. Khi năng lượng không đủ, có một thông báo điện áp thấp. |
| Kích thước tổng thể | 204 x 100 x 36 (mm) |
| Tổng trọng lượng | 310 g ((Không có pin) |
Sản phẩm này có chế độ quét A, chế độ quét B và chế độ hiển thị số;
● Phạm vi đo lường rộng, và công nghệ "multiple echo" độc đáo được áp dụng để thực hiện đo lường các bộ phận siêu mỏng, với độ dày đo lường tối thiểu là 0,15mm (thép);
● Sản phẩm này có thể đo độ dày với độ chính xác cao, và độ phân giải đo tối đa có thể đạt 0,001mm; Độ phân giải lặp lại có thể đạt ± 0,002mm;
● Nó có các chức năng của lớp phủ thâm nhập và đo âm vang đến âm vang, được sử dụng để đo vật liệu có lớp sơn và lớp phủ trên bề mặt;
● Nhiều chế độ đo lường: chế độ mb-e, E-E và me-e đáp ứng việc đo lường các mảnh dày thông thường; chế độ mỏng thực hiện đo lường các bộ phận mỏng
● Các chế độ số bao gồm: chế độ giá trị độ dày thông thường, chế độ tỷ lệ khác biệt / giảm và chế độ giá trị tối đa
● Hai chế độ tăng: tăng tự động / tăng thủ công
● Có thể cài đặt tắt bằng tay và tắt tự động, với chức năng tiết kiệm năng lượng
● Nó hỗ trợ một loạt các đầu dò, bao gồm cả đầu dò hai tinh thể và đầu dò một tinh thể, và hỗ trợ đến 20MHz đầu dò tần số cao
● Nó hỗ trợ lưu trữ khối lượng và có thể lưu trữ 100000 giá trị độ dày, 500 nhóm hình dạng sóng A-scan và 500 nhóm hình dạng sóng B-scan cùng một lúc
● Màn hình TFT-LCD màu rộng 3,5 inch với độ phân giải cao 320x240 (QVGA)
● Nó có nhiều phương pháp hiệu chuẩn, hỗ trợ hiệu chuẩn một điểm, hiệu chuẩn nhiều điểm và chế độ hiệu chuẩn thủ công,và có thể hiệu chỉnh tốc độ âm thanh và vị trí không thăm dò cùng một lúcNó hỗ trợ sửa chữa đường dẫn v của thăm dò tinh thể kép
● Nó hỗ trợ chuyển đổi hệ thống mét và Anh; Nó có thể chuyển đổi giữa các đơn vị milimet và inch
● Nó hỗ trợ hiển thị tiếng Anh
Nó phù hợp để đo độ dày của kim loại (như thép, sắt đúc, nhôm, đồng, vv), nhựa, gốm, thủy tinh, nhựa, sợi thủy tinh và các chất dẫn siêu âm tốt khác.
Nguyên tắc đo độ dày siêu âm tương tự như đo sóng ánh sáng.Khi nó đạt đến giao diện vật liệuĐộ dày của vật liệu được đo được xác định bằng cách đo chính xác thời gian lan truyền siêu âm trong vật liệu.
Máy thăm dò tùy chọn:
| TS400 Máy thăm dò tinh thể đôi | 10Mhz | 5mm | 0.5-50mm |
| TS500 Máy thăm dò tinh thể đôi | 5Mhz | 5mm | 1.0-65mm |
| TS510 Máy thăm dò tinh thể đôi | 5Mhz | 10mm | 1.0-500mm |
| DTM15 Máy thăm dò tinh thể đơn | 15 MHz | 6mm | 0.15-22.5mm |
| DTM7.5 Máy thăm dò tinh thể đơn | 7.5Mhz | 6mm | 0.5-22.5mm |
| DTM10 Máy thăm dò tinh thể đơn | 10Mh | 6mm | 0.3-22.5mm |
| DTM5 Máy thăm dò tinh thể đơn | 5M | 6mm | 1.0-22.5mm |
| BD510 Máy thăm dò tinh thể đơn | 10Mh | 10mm | 1-1000mm |
| BD212 Máy thăm dò tinh thể đơn | 2MHz | 12mm | 4-1800mm |
| Cáp thăm dò tinh thể kép | |||
| Cáp thăm dò tinh thể đơn | |||
