Thông tin chi tiết sản phẩm:
|
| Trưng bày: | Màn hình màu TFT 7 inch, độ phân giải 800*480 | vận tốc vật liệu: | 100~20000m/giây |
|---|---|---|---|
| dịch chuyển xung: | -10~1000mm | phạm vi thử nghiệm: | 0~15000mm，Phạm vi hiển thị tối thiểu:15mm（bằng thép） |
| Từ chối: | 0~80%，bước 1% | tần số làm việc: | 0,5 ~ 20 MHz; |
| Lợi: | 0~110dB，bước：0.5/2/6/12dB | giảm xóc: | 560Ω |
| số kênh: | 500 nhóm (có thể được thu nhỏ) | ||
| Điểm nổi bật: | máy dò lỗ hổng siêu âm kỹ thuật số,máy dò lỗ hổng siêu âm màn hình cảm ứng,nhà máy siêu âm máy dò lỗ hổng |
||

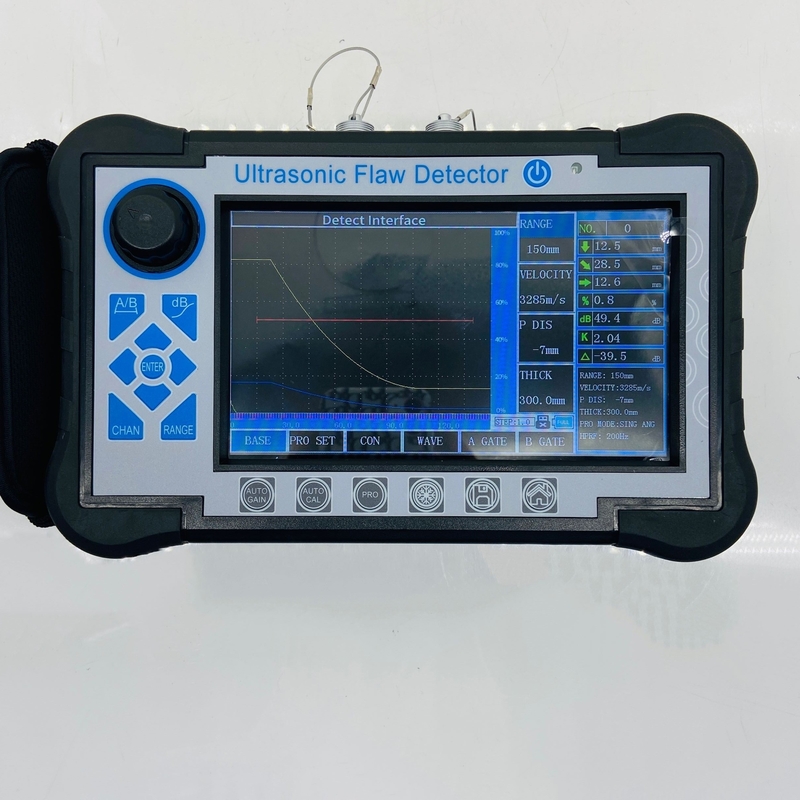

Máy dò lỗ hổng siêu âm kỹ thuật số là loại tiên tiến, là màn hình cảm ứng, có thể nhanh chóng, dễ dàng và không bị hư hại, phát hiện chính xác, định vị, đánh giá và chẩn đoán các khuyết tật khác nhau bên trong chi tiết gia công như vết nứt, mối hàn, lỗ rỗ, lỗ cát, tạp chất, nếp gấp , vv Nó đã được áp dụng cho năng lượng điện, hóa dầu, nồi hơi và bình chịu áp lực, kết cấu thép, quân sự, hàng không vũ trụ, vận tải đường sắt, ô tô, máy móc và các lĩnh vực khác.Nó là một công cụ thiết yếu cho ngành thử nghiệm không phá hủy.
Đặc trưng
●Định lượng và định vị có độ chính xác cao để đáp ứng yêu cầu phát hiện khoảng cách gần và xa
●Vùng mù trường gần nhỏ, có thể đáp ứng các yêu cầu phát hiện đối với ống có đường kính nhỏ và thành mỏng.
●Chức năng hiệu chỉnh tự động: hiệu chỉnh tự động bằng một nút bấm, dễ vận hành, đầu dò kiểm tra tự động “P Delay”,”giá trị K”,”giá trị X” và vận tốc
●Tự động hiển thị vị trí tiếng vang của lỗi (Độ sâu:d, Ngang:p,Khoảng cách:s, Biên độ,dB,ф )
●Tự do chuyển đổi ba tỷ lệ (Độ sâu:d, Ngang:p,Khoảng cách:s)
●Chức năng tự động khuếch đại, đường bao cực đại, bộ nhớ cực đại, có thể cải thiện hiệu quả phát hiện.
●Tự động ghi lại quá trình phát hiện lỗ hổng và phát lại động
●φ tính toán giá trị: Rèn phát hiện lỗ hổng bằng đầu dò thẳng, có thể tự động tìm sóng cao nhất để chuyển đổi giá trị φ
●500 kênh độc lập (có thể mở rộng), có thể tự do nhập và lưu trữ các tiêu chuẩn phát hiện của bất kỳ ngành nào, không cần mang theo các khối tiêu chuẩn để kiểm tra tại chỗ.
●Lưu trữ, phát lại 500 sóng A-scan và dữ liệu thoải mái
● Các đường cong DAC, AVG và TCG (bù độ sâu) được tạo tự động và có thể được phân đoạn.Các điểm lấy mẫu không bị hạn chế và có thể được sửa chữa và bù đắp.
●14 tiêu chuẩn kiểm tra tích hợp
●Miễn phí tham gia bất kỳ tiêu chuẩn ngành nào
●Có thể điều chỉnh độ rộng và cường độ xung
●Chức năng quét B và quét màu B；
●Có thể giao tiếp với máy tính và xuất WORD.Tệp, cũng là báo cáo phát hiện
● Vỏ nhựa ABS theo tiêu chuẩn IP65, chắc chắn và bền bỉ, chống nước và chống bụi, khả năng chống nhiễu tuyệt vời
●Sử dụng phần mềm giao tiếp (không dây) để phân tích báo cáo in dữ liệu, v.v.；
●Màn hình màu trung thực 260.000 màu, phù hợp với môi trường làm việc dưới ánh sáng mạnh hoặc ánh sáng yếu
●Pin lithium hiệu suất cao, có thể hoạt động liên tục trong 8-10 giờ
●Ghi đồng hồ thời gian thực: ngày phát hiện lỗ hổng thời gian thực, bản ghi theo dõi thời gian và lưu trữ
●Bảo vệ khi tắt nguồn, dữ liệu lưu trữ không bị mất
●Các thông số phát hiện lỗi có thể được tự động kiểm tra hoặc cài đặt trước
●Từ chối kỹ thuật số, không ảnh hưởng đến mức tăng và tuyến tính
●Bù độ lợi: Độ suy giảm Db có thể được hiệu chỉnh đối với độ nhám bề mặt, bề mặt cong, phát hiện khuyết tật tầm xa của chi tiết gia công dày, v.v.
●Có thể vận hành máy phát hiện lỗ hổng bằng phần mềm trên PC, đạt được mục tiêu phát hiện lỗ hổng do máy tính điều khiển
Thông số kỹ thuật
| Trưng bày | Màn hình màu TFT 7 inch, độ phân giải 800*480 | |
| chế độ hoạt động | Nút, Xoay, Màn hình cảm ứng | |
| Nguồn cấp | Pin Li-ion | |
| Dung lượng pin | 5.0Ah | |
| điện áp nguồn | 12V | |
| lượng điện | 1 | |
| Thời gian làm việc | ≥8 giờ | |
| Đầu vào bộ điều hợp | DC100～240V 50Hz/60Hz | |
| Đầu ra bộ điều hợp | điện xoay chiều 12V | |
| nguồn bộ chuyển đổi | 36W | |
| lưu trữ dữ liệu | Thẻ SD (16G) | |
| Báo thức | 1 | |
| Nhiệt độ làm việc | -10℃～45℃ | |
| Nhiệt độ bảo quản | -20℃～60℃ | |
| Lớp IP | IP65 | |
| Kích thước | 245*155*55mm | |
| Cân nặng | 1,18kg (bao gồm pin) | |
| Mô hình UT thông thường | ||
| Loại đầu nối đầu dò | LEMO 00 | |
| Loại kênh | Kênh đơn | |
| số kênh | 500 nhóm (có thể được thu nhỏ) | |
| Loại xung | Sóng âm | |
| truyền điện áp | 50～350V, bước vào 50V | |
| giảm xóc | 560Ω | |
| Nhận được | 0~110dB, bước: 0,5/2/6/12dB | |
| Đạt được điều chỉnh tốt | -4~+4 | |
| bồi thường bề mặt | Tất cả phạm vi tăng | |
| tần số làm việc | 0,5 ~ 20 MHz; | |
| Loại đầu dò | Loại đơn, kép, thông qua, ngâm | |
| Lọc |
Ba tùy chọn: 1~4MHz/0,5~10MHz/2~20MHz |
|
| Chế độ phát hiện | Tiêu cực/Tích cực/Hai chiều/RF | |
| Từ chối | 0~80%, bước 1% | |
| phạm vi thử nghiệm | 0~15000mm, Phạm vi hiển thị tối thiểu: 15mm (bằng thép) | |
| Vận tốc vật chất | 100~20000m/giây | |
| dịch chuyển xung | -10~1000mm | |
| P TRÌ HOÃN | 0~200us | |
| X-VAL | 0~100mm | |
| Hướng dẫn | Kiểm tra mối hàn, tấm, rèn | |
| điểm kiểm tra | Đỉnh/X-val/J val | |
| Đo đạc |
Cổng: Biên độ, Giá trị dB biên độ, Phạm vi, Khoảng cách ngang, Khoảng cách dọc, Giá trị chênh lệch giữa Cổng A và B Con trỏ: 2 con trỏ chéo, có thể kiểm tra khoảng cách ngang và dọc và khoảng cách giữa các con trỏ (trong chức năng quét B) |
|
| Cổng | Cổng bắt đầu: tất cả các phạm vi | |
| Chiều rộng cổng: tất cả các phạm vi | ||
| Cấp độ cổng: 10 ~ 90%, bước: 1% | ||
| Đường cong | DAC, tối đa sáu đường cong, đáp ứng NB/T 47013,GB/T 11345,GB/T 29712 và các tiêu chuẩn khác | |
| TCG, tối đa sáu đường cong | ||
| AVG | ||
| Cac chưc năng khac | Toàn màn hình, công tắc con trỏ (phạm vi/Chiều cao/Chân trời), tăng tự động đơn/liên tục (10~100%, bước 10%), so sánh tiếng vọng, toàn bộ tiếng vang, đường bao đỉnh, bộ nhớ đỉnh, quét nhanh, chế độ bên ngoài, ảnh chụp màn hình | |
| Đóng băng cực đại/Độ sâu vết nứt/Mở rộng cổng//sửa đổi bề mặt cong/ Quét B/Mô phỏng mối hàn phẳng//video | ||
| Báo thức | Báo động âm thanh và ánh sáng | |
| Lá nhạy cảm | ≥65dB(200mm—Φ2FH,2.5PΦ20) | |
| Lỗi tuyến tính ngang | ≤0,3% | |
| Lỗi tuyến tính dọc | ≤3% | |
| Lỗi tuyến tính biên độ | ≤ ± 2% | |
| độ chính xác của bộ suy giảm | 20dB ±1dB | |
| dải động | ≥32dB | |
| độ phân giải xa | ≥26dB | |
| Mức độ ồn | ＜40×10-9v/ | |
Cấu hình chuẩn
|
|
Tên | SỐ LƯỢNG |
| 1 | Đơn vị chính | 1 |
| 2 | bộ đổi nguồn | 1 |
| 3 | cáp kết nối đầu dò BNC-C6 | 2 |
| 4 | Hộp dụng cụ | 1 |
| 5 | Cẩm nang hướng dẫn | 1 |
| 6 | Đầu dò thẳng 10mm 2.5MHz | 1 |
| 7 | Đầu dò góc 13x13 K2 2.5MHz | 1 |
| số 8 | Thẻ bảo hành | 1 |
